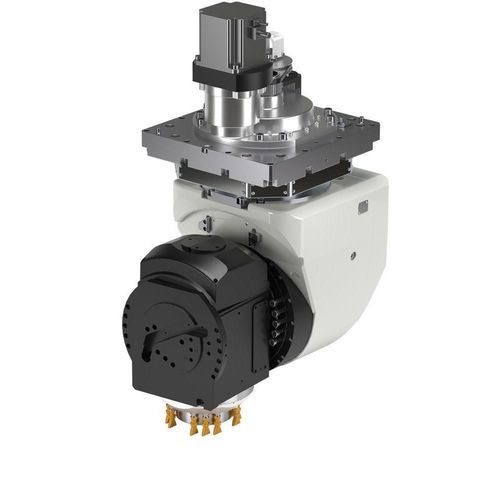

Tête à renvoi d'angle pour unité d'usinage HS778

fraiseurpour l'industriecompacte

Présentation
Le HS778 est une tête d'usinage 1 et 2 axes conçue, fabriquée et commercialisée dans le monde entier par HSD pour l'usinage d'un large éventail de matériaux et de métaux.

Applications

• Opérations d'usinage industrielles sur une large gamme de matériaux et métaux
• Intégration dans des machines-outils nécessitant des solutions de tête 1 axe ou 2 axes

Principales caractéristiques

• Marques de moteurs compatibles : Siemens, Fanuc, Yaskawa
• Couples d'axe élevés pour les opérations d'usinage lourdes (A et C : 2 400 Nm)
• Freins d'axe avec couple de serrage important pour des opérations stables (A : 2 000 Nm ; C : 3 000 Nm)
• Vitesses maximales d'axe élevées pour une productivité accrue (A : 85 °/sec ; C : 115 °/sec)
• Systèmes de mesure haute précision (niveau arcsec : A 60 (20) ; C 60 (30))
• Plages de travail compactes pour les axes A et C (A : ±100° ; C : ±262°)
• Poids approximatif installé : ≈ 350 kg

Fiche technique
Marque moteur : Siemens, Fanuc, Yaskawa
Couple max axe A [Nm] : 2.400
Couple max axe C [Nm] : 2.400
Couple de serrage freins axe A [Nm] : 2.000
Couple de serrage freins axe C [Nm] : 3.000
Vitesse max axe A [° / sec] : 85
Vitesse max axe C [° / sec] : 115
Précision système de mesure A [arcsec] : 60 (20)
Précision système de mesure C [arcsec] : 60 (30)
Plage axe A [°] : ±100
Plage axe C [°] : ±262
Poids [kg] : ≈ 350

Caractéristiques / spécifications techniques

• Marque moteur : Siemens, Fanuc, Yaskawa
• Couple max axe A : 2.400 Nm
• Couple max axe C : 2.400 Nm
• Couple de serrage freins axe A : 2.000 Nm
• Couple de serrage freins axe C : 3.000 Nm
• Vitesse max axe A : 85 °/sec
• Vitesse max axe C : 115 °/sec
• Précision système de mesure A : 60 (20) arcsec
• Précision système de mesure C : 60 (30) arcsec
• Plage axe A : ±100°
• Plage axe C : ±262°
• Poids : environ 350 kg
