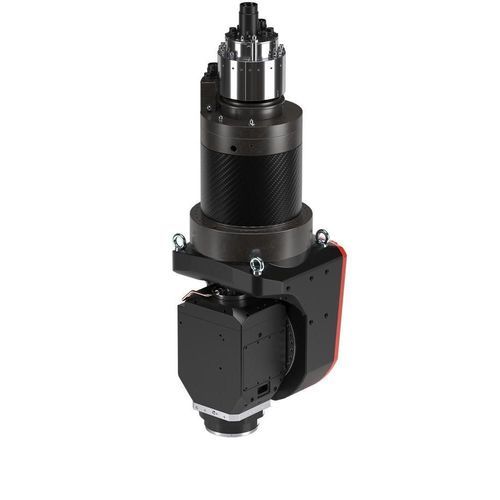

Tête à renvoi d'angle pour unité d'usinage HST810 MS

fraiseurpour l'industriemotorisée

Vue d'ensemble
Le HST810 MS est une tête d'usinage HSD 1 et 2 axes conçue pour l'usinage industriel d'un large éventail de matériaux et de métaux. Elle intègre des moteurs à entraînement direct HSD pour fournir le couple élevé et la précision de positionnement nécessaires aux opérations exigeantes.

Points clés

• Configuration : disponible en tête 1 axe ou 2 axes
• Entraînement direct HSD pour réduire le jeu et améliorer la réactivité dynamique
• Adaptée à l'usinage de matériaux et métaux variés
• Conçue pour des applications industrielles nécessitant couple élevé et précision

Fiche technique
Marque moteur : HSD Direct Drive
Couple maximal axe A [Nm] : 707
Couple maximal axe C [Nm] : 1250
Couple de serrage freins axe A [Nm] : 2000
Couple de serrage freins axe C [Nm] : 4000
Vitesse maxi axe A [° / s] : 180
Vitesse maxi axe C [° / s] : 180
Précision système de mesure A [arcsec] : 2
Précision système de mesure C [arcsec] : 2
Plage axe A [°] : ±110
Plage axe C [°] : ±360
Poids [kg] : ≈ 550

Caractéristiques techniques

• Marque moteur : HSD Direct Drive
• Couple maximal axe A : 707 Nm
• Couple maximal axe C : 1250 Nm
• Couple de serrage (freins axe A) : 2000 Nm
• Couple de serrage (freins axe C) : 4000 Nm
• Vitesse maxi axe A : 180 °/s
• Vitesse maxi axe C : 180 °/s
• Précision du système de mesure axe A : 2 arcsec
• Précision du système de mesure axe C : 2 arcsec
• Course de rotation axe A : ±110°
• Course de rotation axe C : ±360°
• Poids approximatif : 550 kg
