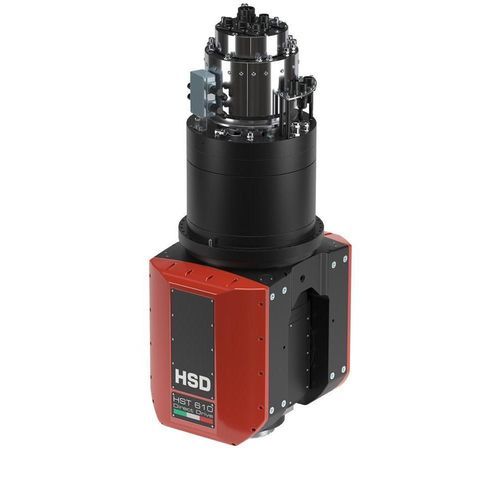

Tête à renvoi d'angle fraiseur HST610 DS

pour l'industriefraiseurintégrale

Présentation
Découvrez la tête HST610 DS 1 et 2 axes conçue, fabriquée et commercialisée mondialement par HSD pour l'usinage des métaux, des composites et du bois. La HST610 DS est une tête multi-axes destinée aux opérations d'usinage industrielles nécessitant un positionnement angulaire précis et un couple élevé.

Principales caractéristiques

• Disponible en version 1 axe ou 2 axes (axes A et C)
• Adaptée à l'usinage des métaux et aux applications composite/bois
• Motorisation intégrée HSD Direct Drive

Mots-clés produit

• Métal

Fiche technique (tableau)
Marque moteur: HSD Direct Drive
Couple max axe A [Nm]: 480
Couple max axe C [Nm]: 680
Couple de serrage freins axe A [Nm]: 2.000
Couple de serrage freins axe C [Nm]: 2.000
Vitesse max axe A [° / s]: 300
Vitesse max axe C [° / s]: 300
Précision système de mesure A [arcsec]: 5 (2 sur demande)
Précision système de mesure C [arcsec]: 4 (2 sur demande)
Plage axe A [°]: ±110
Plage axe C [°]: ±360
Poids [kg]: ̴ 310

Applications / cas d'utilisation typiques

• Têtes d'usinage 1 et 2 axes haute précision pour métaux, composites et bois
• Operations d'usinage industrielles exigeant un couple élevé et un positionnement angulaire précis
• Intégration dans des centres d'usinage multi-axes et des lignes de production dédiées

Caractéristiques / spécifications techniques

• Marque moteur: HSD Direct Drive
• Couple max axe A: 480 Nm
• Couple max axe C: 680 Nm
• Couple de serrage freins axe A: 2.000 Nm
• Couple de serrage freins axe C: 2.000 Nm
• Vitesse max axe A: 300 °/s
• Vitesse max axe C: 300 °/s
• Précision système de mesure A: 5 arcsec (2 arcsec sur demande)
• Précision système de mesure C: 4 arcsec (2 arcsec sur demande)
• Plage axe A: ±110°
• Plage axe C: ±360°
• Poids: env. 310 kg
