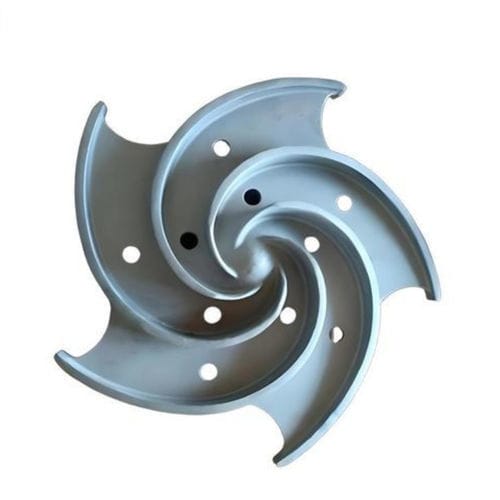

Rotor pour pompe

Aperçu du produit
Les roues à aubes pour pompes centrifuges de Hansheng Automation sont le composant de puissance central des systèmes de pompage, fabriquées avec une précision au micron et un équilibrage dynamique ISO G2.5. Ces roues sont conçues pour améliorer les performances des systèmes de fluides et réduire la consommation d'énergie dans de nombreuses industries. Une roue bien conçue et fabriquée avec précision convertit efficacement l'énergie mécanique en pression et énergie cinétique du fluide, assurant un fonctionnement stable même dans des conditions difficiles.

En s'appuyant sur une expertise en transmission de précision au niveau de l'arcseconde, Hansheng Automation combine la dynamique des fluides avancée avec une fabrication au micron pour offrir des roues à aubes pour pompes centrifuges personnalisées et performantes. Ce ne sont pas seulement des pièces de rechange, mais des solutions d'ingénierie qui améliorent considérablement les performances globales des systèmes de distribution de fluides.

Caractéristiques et avantages du produit

• Finition de surface élevée : L'usinage ultra-miroir (précision jusqu'à ±0,002 mm, rugosité de surface Ra 0,2) aboutit à des canaux d'écoulement de roue avec une friction extrêmement faible, améliorant l'efficacité de la pompe et réduisant la consommation d'énergie.
• Reproduction parfaite des modèles hydrauliques : Les centres d'usinage CNC à cinq axes peuvent reproduire parfaitement les courbes complexes des pales et les surfaces spatiales à partir des dessins de conception.
• Contrôle strict de l'équilibrage dynamique : Chaque roue subit des tests rigoureux d'équilibrage dynamique, atteignant le niveau d'équilibre ISO G2.5, ce qui améliore la stabilité opérationnelle et prolonge la durée de vie des joints mécaniques et des roulements.
• Contrôle qualité rigoureux : L'utilisation de machines de mesure de coordonnées et d'instruments d'inspection d'engrenages garantit que chaque roue répond ou dépasse les normes de conception.

Fabrication complète en une seule étape
Hansheng Automation intègre une chaîne de fabrication complète de la source à la fin, économisant du temps, des efforts et des coûts pour les clients.

• Fonderie de précision : Plusieurs procédés (moulage au sable, moulage en mousse perdue, moulage par gravité) sont disponibles, avec des solutions de formage optimales basées sur la complexité structurelle, les dimensions et le matériau. La précision dimensionnelle des ébauches est garantie (tolérance critique ±0,03 mm) ainsi que l'intégrité métallurgique interne.
• Usinage de précision CNC : Les centres d'usinage CNC effectuent un usinage de précision sur les ébauches coulées, y compris les diamètres intérieurs et extérieurs, les alésages de moyeu et les canaux d'écoulement des pales.
• Suggestions d'optimisation : Hansheng Automation fournit des suggestions d'optimisation pour les modèles de conception basées sur l'expérience en ingénierie.

Spécifications techniques en un coup d'œil
Paramètre
Standard
Notre capacité
Tolérance d'usinage
±0,05 mm
jusqu'à ±0,002 mm
Rugosité de surface
Ra 3,2
jusqu'à Ra 0,2
Niveau d'équilibrage dynamique
ISO G6.3
jusqu'à ISO G2.5
Diamètre max.
-
Jusqu'à 3800 mm (déterminé par moulage)
Diamètre min.
-
3 mm
Types de roues produisables
Formes de pales
Roue fermée, roue semi-ouverte, roue ouverte
Matériaux
Fonte, acier inoxydable
Fonte, fonte ductile, acier inoxydable (304/316L), acier duplex, bronze, alliage de titane, etc.
Équipements d'inspection
Pieds à coulisse
Machine de mesure de coordonnées (CMM), scanner laser, testeur d'équilibrage dynamique

Notre processus de fabrication

• Consultation en ingénierie
• Moulage & Fonderie
• Usinage CNC
• Équilibrage & Inspection
• Livraison & Support

Industries desservies

• Pétrole & Gaz
• Traitement de l'eau & Municipal
• Exploitation minière & Métallurgie
• Pâte & Papier
• Alimentation & Boissons

FAQ

• Délai de livraison : Dépend de la complexité, de la taille et du matériau de la roue. Typiquement 4-6 semaines pour les produits standard.
• Commandes en petites séries : Acceptées, des prototypes uniques à la production de masse.
• Conformité des matériaux : Des rapports d'analyse spectrale avant four et des certificats de test de matériaux par des tiers sont disponibles pour garantir une conformité à 100% avec les normes.

Caractéristiques clés / Spécifications techniques

• Précision au micron (jusqu'à ±0,002 mm)
• Rugosité de surface jusqu'à Ra 0,2
• Équilibrage dynamique ISO G2.5
• Diamètre max : jusqu'à 3800 mm ; Diamètre min : 3 mm
• Types de roues : fermée, semi-ouverte, ouverte
• Matériaux : Fonte, fonte ductile, acier inoxydable (304/316L), acier duplex, bronze, alliage de titane, etc.
• Industries : Pétrole & gaz, traitement de l'eau, exploitation minière, pâte & papier, alimentation & boissons
• Contrôle qualité : CMM, scanner laser, testeur d'équilibrage dynamique
