Moulage acier carbone

feracieraluminium

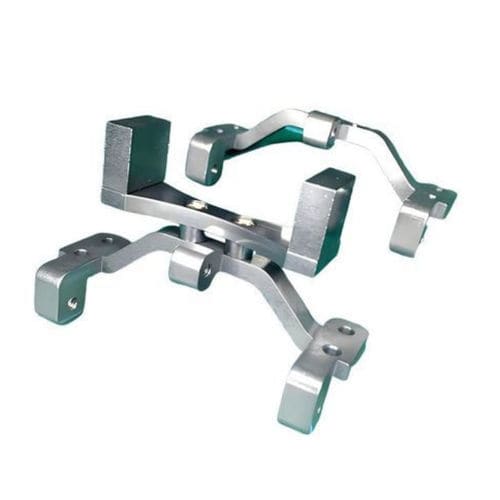

Aperçu du produit Les connecteurs structurels de précision Bracket Link de Hansheng Automation sont conçus pour des applications de haute performance, offrant une solution complète, du moulage à l'usinage au micron près. Ces composants conviennent à un large éventail d'industries, notamment les machines lourdes, l'automatisation industrielle, la transmission de puissance et l'équipement agricole. Caractéristiques principales du produit

• Une précision d'usinage inégalée: Les liens de support sont traités dans le même atelier que les boîtes d'engrenage de précision. Grâce aux fraiseuses CNC Taesin et aux tours CNC Brother, Hansheng atteint une précision de ±0,005 mm en fraisage et en tournage, et de ±0,002 mm en rectification. Cela garantit un ajustement parfait des roulements, des arbres et des axes sans retouche supplémentaire.
• Grande échelle et capacité d'utilisation intensive: Les capacités de la fonderie s'étendent jusqu'à 3800 × 1500 × 1200 mm, et les centres d'usinage horizontaux peuvent traiter des pièces allant jusqu'à 2100 × 1060 mm. Idéal pour les machines de construction, l'équipement minier et les grands châssis industriels.
• Procédés de moulage diversifiés:
  • Coulée au sable: Rentable pour les grands supports en fer ou en acier.
  • Coulée de mousse perdue: Convient aux géométries complexes sans angle de dépouille.
  • Coulée par gravité: Options de haute densité pour les maillons en alliage d'aluminium.

Spécifications des matériaux et des procédés Caractéristiques Détails Options de matériaux

• Fonte ductile: GGG40, GGG50, GGG60 (haute résistance)
• Fer gris: GG20, GG25 (amortissement des vibrations)
• Acier au carbone/allié: 4140, 42CrMo, WCB
• Aluminium: A356, ZL101 (léger)

Méthodes de coulée Coulée de sable en résine, coulée de sable vert, mousse perdue, coulée par gravité Capacités d'usinage Fraisage, alésage, tournage, meulage, électroérosion à fil (Seibu M50B) Traitement thermique Normalisation, recuit, trempe et revenu (Q&T), réduction des contraintes Traitement de surface Grenaillage, peinture d'apprêt, revêtement par poudre, anodisation, huile antirouille Paramètres techniques et tolérances

• Fraisage de précision: ±0.005mm
• Tournage de précision: ±0.005mm
• Finition super miroir: ±0.002mm
• Tolérance de coulée: ISO 8062 CT10-CT12 (sable), CT7-CT9 (mousse perdue/précision)

Dimensions maximales de traitement:

• Coulée: 3800mm × 1500mm × 1200mm
• Usinage CNC: 2100mm × 1060mm (Centre horizontal)
• Norme de qualité:Certifié ISO 9001

Assurance qualité

• Les normes d'inspection pour les supports structurels sont exceptionnellement rigoureuses, correspondant à celles des engrenages de précision (ISO niveau 5).
• CMM Inspection : Vérification de toutes les dimensions spatiales et des tolérances géométriques (GD&T).
• NDT (Non-Destructive Testing) : Inspection par ultrasons et magnétoscopie pour s'assurer qu'il n'y a pas de fissures internes ou de porosité dans la pièce moulée.
• Equipement : Machines d'inspection des engrenages (pour les profils complexes), appareils d'essai de dureté.

Applications

• Machines de construction lourde:Liens de godet, pivots de flèche et supports de châssis pour excavatrices et chargeuses.
• Automatisation industrielle:Bras de connexion de base de robot, supports de rail de précision (nécessitant une grande planéité).
• Transmission de puissance : Supports de montage pour réducteurs et moteurs planétaires.
• Matériel agricole : Bras de liaison à haute résistance pour tracteurs et moissonneuses.

FAQ

• Usinage: 100% de l'usinage de précision est réalisé en interne avec des équipements de pointe, assurant un contrôle total sur la qualité et le calendrier.
• Tolérance serrée: Des tolérances d'alésage de H6/H7 et des tolérances de position de ±0,005mm sont réalisables en utilisant des centres CNC haut de gamme.
• Formats de fichiers 3D: Les fichiers STEP (.stp), IGES (.igs), X_T et SolidWorks sont acceptés, ainsi que les dessins 2D PDF pour les spécifications de tolérance.
• Commandes/prototypes à faible volume: Le prototypage rapide est pris en charge par l'usinage CNC à partir de blocs solides ou de moules en sable imprimés en 3D avant le moulage de la production de masse.

Caractéristiques / Spécifications techniques

• Options de matériaux : Fonte ductile (GGG40, GGG50, GGG60), fonte grise (GG20, GG25), acier au carbone/allié (4140, 42CrMo, WCB), aluminium (A356, ZL101)
• Méthodes de coulée : Coulée de sable en résine, coulée de sable vert, mousse perdue, coulée par gravité
• Usinage : Fraisage CNC, alésage, tournage, meulage, électroérosion à fil
• Traitement thermique : Normalisation, recuit, trempe et revenu, réduction des contraintes
• Traitement de surface : Grenaillage, peinture d'apprêt, revêtement en poudre, anodisation, huile antirouille
• Tolérance d'usinage : ±0,005 mm (fraisage/tournage), ±0,002 mm (meulage)
• Tolérance de coulée : ISO 8062 CT10-CT12 (sable), CT7-CT9 (mousse perdue/précision)
• Taille maximale de coulée : 3800mm × 1500mm × 1200mm
• Taille maximale d'usinage CNC : 2100mm × 1060mm
• Norme de qualité : Certification ISO 9001
• Inspection : MMT, CND (ultrasons, particules magnétiques), machines d'inspection des engrenages, appareils d'essai de dureté
