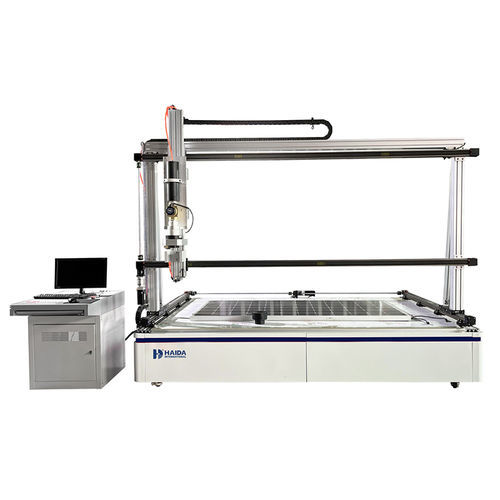

Machine d'essai d'impact 8082-HD

contrôlée par ordinateurcontrôlable par PCpour cellule solaire

Description du produit
La machine d'essai d'impact grêle vérifie que les modules PV résistent aux impacts de grêlons en projettant des boules de glace calibrées à des vitesses contrôlées sur la surface du module et en enregistrant les paramètres d'impact.

Norme d'essai
IEC61215-2:2021 MQT 17 Hail Test

Caractéristiques du produit
Modèle : 8082-HD
Dimension d'échantillon adaptée : 2,4×1,2 m
Déménagement axe X : env. 2,4 m
Déménagement axe Y : env. 1,2 m
Précision de positionnement : ≤ 1 mm
Zone d'impact : 2,4×1,2 m (convient à différentes tailles de panneaux dans cette plage)
Contrôle de positionnement : contrôle PC avec positionnement automatique
Structure machine : profilés en aluminium

Système de mesure de la vitesse et principe
A. La boule de glace traverse un capteur infrarouge de vitesse ; le capteur mesure le temps de passage T et calcule la vitesse V = S / T en fonction de la distance de vol S.
B. Précision du capteur infrarouge : ±5 %
C. Plage de vitesse mesurée : 0–50 m/s

Spécifications des moules à boules de glace
Un moule à 6 alvéoles avec deux jeux couvrant 25 mm, 35 mm, 45 mm
Un moule à 4 alvéoles avec trois jeux couvrant 55 mm, 65 mm, 75 mm
Matériau du moule : matériau spécial facilitant le démoulage
Usinage : CNC

Logiciel système
Logiciel bilingue (chinois/anglais). Affiche le point d'impact, la vitesse d'impact et le diamètre de la boule. Les données d'essai peuvent être sauvegardées, consultées et imprimées. Formats d'export : Word, Excel, PDF, JPG, etc.

Dispositif de lancement
Alimentation : compresseur d'air
Pression d'air : 6–8 bar
Remplissage manuel des boules de glace
Longueur du canon : env. 940 mm (canon interchangeable disponible)
Guidage : rails de guidage importés de haute qualité
Entraînement : servomoteur importé avec poulie synchrone

Avantages produit

• Coopération avec des fournisseurs spécialisés pour assurer la traçabilité des composants et la régularité des livraisons.
• Tarification adaptée au marché pour proposer des solutions compétitives et rentables.
• Équipe QC dédiée effectuant des inspections en production et avant expédition selon la norme AQL.
• Finition professionnelle adaptée aux laboratoires et aux environnements de production.

Spécifications techniques

• Modèle : 8082-HD
• Dimension d'échantillon adaptée : 2,4 × 1,2 m
• Déménagement axe X : env. 2,4 m
• Déménagement axe Y : env. 1,2 m
• Précision de positionnement : ≤ 1 mm
• Zone d'impact : 2,4 × 1,2 m
• Contrôle : contrôle PC avec positionnement automatique
• Mesure de vitesse : capteur infrarouge ; précision ±5 % ; plage 0–50 m/s
• Moules à boules de glace : jeux pour diamètres 25, 35, 45, 55, 65, 75 mm ; usinage CNC ; matériau facilitant le démoulage
• Lancement : pneumatique (compresseur), 6–8 bar ; remplissage manuel ; canon interchangeable (~940 mm)
• Cadre machine : profilés en aluminium
• Entraînement : servomoteur avec poulie synchrone ; rails importés
• Logiciel : bilingue (chinois/anglais) ; affiche point/vitesse/diamètre ; sauvegarde/consultation/impression ; export Word/Excel/PDF/JPG
