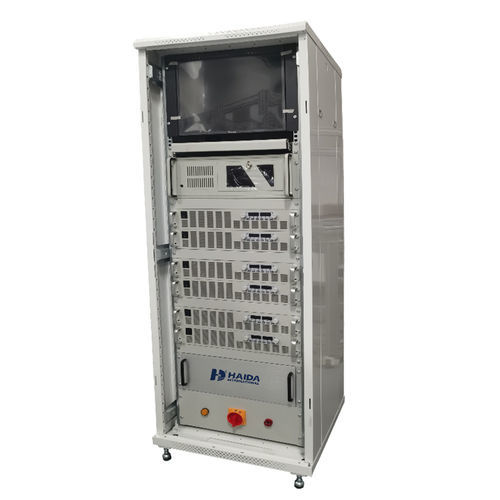

Système de surveillance de puissance 8079-HD

de températurede tensionde courant

Présentation du produit
Ce système assure la surveillance continue de la continuité des circuits des modules photovoltaïques (PV), intégré aux chambres d'essais de cycles thermiques pour enregistrer la température et le courant lors des essais environnementaux.

Points clés

• Surveillance continue de la continuité des circuits des modules PV pendant les cycles thermiques.
• Modèle 8079-HD équipé d'alimentations en courant continu constant.
• 12 canaux d'alimentation indépendants pour essais simultanés.
• Commutation et surveillance automatique du courant selon IEC 61215-2:2021.
• Raccordement direct aux capteurs de température et visualisation I/V/T en temps réel.

Caractéristiques techniques

• Modèle : 8079-HD
• Type d'alimentation : courant continu constant
• Quantité d'alimentations : 12 unités
• Conformité/commutation : commutation et surveillance du courant selon IEC 61215-2:2021
• Fonctionnement température/courant : courant continu appliqué en phase de chauffage à la valeur spécifiée pour −40 °C à +80 °C ; en phase de refroidissement, le courant est réduit à ≤1,0 % de la puissance crête STC mesurée pendant le palier basse température ; application du courant retardée si la vitesse de variation de température dépasse 100 °C/heure jusqu'à −20 °C.
• Surveillance : connexion de capteurs de température individuels, visualisation I/V/T en temps réel et journal d'événements.
• Gestion des données : export Excel, réutilisation des données historiques, rétention configurable (valeur par défaut 60 secondes).

Procédure d'essai et exigences

• Exigence mécanique : un poids de 5 N pouvant être fixé aux bornes électriques du module.
• Connexions : connecter les capteurs de température et relier la borne positive de chaque module à la borne positive correspondante de l'alimentation ; connecter la seconde borne en conséquence.
• Réglages de courant : en phase de chauffage appliquer un courant continu selon la spécification technique pour −40 °C à +80 °C ; en phase de refroidissement, au palier −40 °C et lorsque la température dépasse 80 °C, réduire le courant à ≤1,0 % de la puissance crête STC mesurée pour la surveillance de continuité.
• Règle de délai : si la température augmente de plus de 100 °C/heure aux plus basses températures, retarder l'application du courant jusqu'à ce que la température atteigne −20 °C.

Fonctions logicielles

• Contrôle temporel : réglage des heures de démarrage/arrêt et fonction d'arrêt automatique.
• Export de données : enregistrement au format Excel avec export historique réutilisable.
• Affichage en temps réel : visualisation des courbes I/V/T pour chaque canal.
• Système d'alarme : journalise l'heure, l'objet et la description de l'événement pour le traçage des défauts.
• Rétention : affichage et paramétrage de la durée de conservation des données enregistrées (par défaut 60 secondes).
• Support des fichiers Excel pour archivage et analyse des mesures.

Applications

• Contrôle de qualité et essais en production de modules PV.
• Essais environnementaux et cycles thermiques en R&D et laboratoires de certification.
• Études de fiabilité et vieillissement des modules photovoltaïques.

Conformité

• Conçu pour répondre aux exigences d'essai et de surveillance de la norme IEC 61215-2:2021 pour les contrôles de continuité pendant les cycles thermiques des modules PV.
