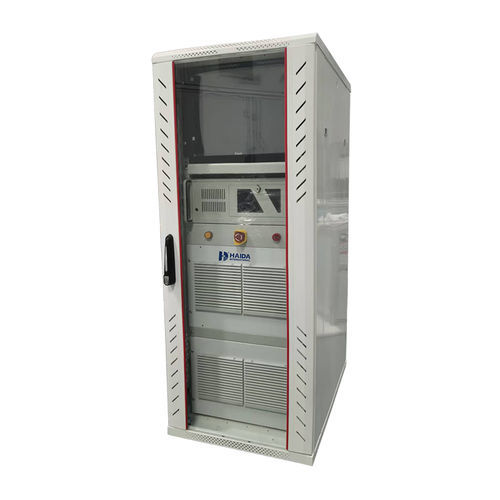

Machine d'essai de stabilité 8086-HD

de puissancede courantde tension

Description du produit
Système de test de dégradation induite par potentiel (PID) et d'essai thermique des diodes de dérivation pour modules photovoltaïques (PV). Le système simule des champs électriques intenses et des conditions humidité-chaleur, applique des hautes tensions positives et négatives contrôlées aux connecteurs et à la structure des modules, et se connecte aux enceintes climatiques pour des essais combinés température/humidité. Conçu pour la qualification en laboratoire et en production des modules PV en silicium cristallin.

Normes d'essai

• IEC61215-2: 2021 MQT 21 Potential Induced Degradation Test
• IEC 62804-1-1:2020 Photovoltaic (PV) modules - Test methods for the detection of potential-induced degradation Part 1-1 Crystalline silicon – Delamination
• IEC 63209:2019 Extended-stress testing of photovoltaic modules

Spécifications du produit
Modèle : 8086-HD
Alimentation CC régulée : 12 canaux indépendants avec surveillance et contrôle ; chaque canal peut contrôler indépendamment la polarité de la tension
Plage de tension : -2000V à 2000V
Résolution de tension : 1V
Stabilité de la tension : pour sorties continues de 1000V, 1500V et 2000V, fluctuation de tension ≤2% sur 500 heures
Méthode de connexion : châssis du module mis à la terre, connecteur court-circuité puis connecté à la borne haute tension. Pour l'essai en tension négative et la récupération en tension positive, seul un changement de polarité est effectué sans modifier les connexions
Précision de la tension : ±3% (référence CNAS-CL01-A021:2018)
Tolérance de tension : 0,5% (référence IEC 62804-1-1:2020)
Plage de mesure du courant : 0–1 mA ; résolution : 0,01 μA (selon IEC 62804-1-1:2020)
Intervalle d'acquisition : ≤5 minutes (réglable par logiciel)
Protections : alarmes surintensité, surtension, surtempérature ; interface de communication avec enceinte climatique
Alimentation : monophasé, 220V, 50Hz

Avantages produit

• Assurance qualité : collaboration avec des fournisseurs spécialisés et contrôle qualité en cours de production
• Efficacité des coûts : tarification adaptée au marché pour optimiser le coût total de possession
• Équipe QC : inspections pendant la production et contrôles avant expédition selon les normes AQL
• Conception pour laboratoire : châssis professionnel et intégration pour bancs d'essai et baies

Spécifications techniques

• Modèle : 8086-HD
• Canaux : 12 canaux CC régulés indépendants
• Plage de tension : -2000V à 2000V
• Résolution de tension : 1V
• Stabilité de tension : fluctuation ≤2% pour sorties continues (1000/1500/2000V) sur 500 heures
• Précision de tension : ±3% (CNAS-CL01-A021:2018)
• Tolérance de tension : 0,5% (IEC 62804-1-1:2020)
• Plage de mesure du courant : 0–1 mA ; résolution 0,01 μA
• Intervalle d'acquisition : ≤5 minutes (réglable par logiciel)
• Protections : alarmes surintensité, surtension, surtempérature ; interface de communication avec enceinte climatique
• Alimentation : monophasé, 220V, 50Hz
