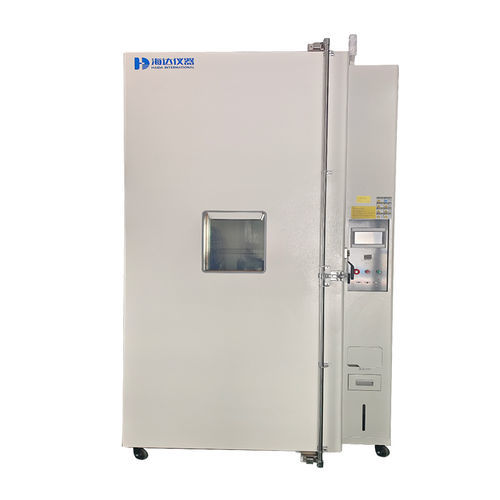

Chambre d'essai thermostatique HD-E708-6

d'humiditéde températureenvironnementale

Description du produit
La chambre d'essai de cyclage thermique à montée rapide HD-E708-6 offre un large contrôle de la température et de l'humidité pour les essais environnementaux de panneaux solaires. Elle est conçue pour réaliser des essais de cyclage thermique, d'humidité-gel et de chaleur humide conformes aux exigences d'essais photovoltaïques. Sélectionnez le modèle adapté en fonction des performances requises et de la surface d'essai.

Normes d'essai

• IEC61215:2021 MQT 11 Thermal cycling test
• IEC61215:2021 MQT 12 Humidity-freeze Test
• IEC61215:2021 MQT 13 Damp heat test
• IEC 62892:2021
• IEC 63126:2020

Caractéristiques principales

• Modèle : HD-E708-6 ; Capacité : 6885 L ; Dimensions int. (L×P×H) : 1700×1500×2700 mm
• Plage de température : -40 °C à +100 °C ; variation ±0,5 °C ; uniformité ≤2 °C
• Vitesse de chauffe/refroidissement : 3,3 °C/min (commande linéaire) @ -40~85 °C
• Plage d'humidité : 20%–95% HR ; variation ±3% HR ; uniformité ±2% HR
• Compresseur : Germany Bock ; Réfrigérant : R404A ; Refroidissement : compression monoplace ; option eau
• Intérieur : acier inoxydable SUS#304 (finition miroir) ; Extérieur : tôle laminée à froid avec peinture de cuisson
• Isolation : mousse rigide polyuréthane 100 mm + fibre de verre haute densité 100 mm
• Hublot : verre renforcé sous vide à double couche avec film chauffant interne
• Ouverture d'essai : diamètre 100 mm pour passage de câbles ; Plateau d'échantillons : porte-échantillon sur mesure

Spécifications techniques

• Modèle : HD-E708-6
• Capacité : 6885 L
• Dimensions internes (L×P×H) : 1700 × 1500 × 2700 mm
• Dimensions externes (L×P×H) : env. 3000 × 3100 × 3100 mm
• Dimension échantillon unique : 2400 × 1400 × 35 mm
• Nombre d'échantillons d'essai : 12 pièces
• Matériau intérieur : acier inoxydable SUS#304, finition miroir
• Matériau extérieur : tôle laminée à froid avec finition peinture de cuisson
• Plage de température : -40 °C à +100 °C
• Variation de température : ±0,5 °C
• Uniformité de température : ≤ 2 °C
• Vitesse chauffe/refroidit : 3,3 °C/min (commande linéaire) @ -40~85 °C
• Plage d'humidité : 20%–95% HR
• Variation d'humidité : ±3% HR
• Uniformité d'humidité : ±2% HR
• Alimentation : Triphasé 380V 50Hz, 50KW, 100A
• Compresseur : Germany Bock
• Réfrigérant : R404A
• Méthode de refroidissement : compression monoplace ; option eau (réservoir fourni par le client)
• Système de chauffage : résistance en inox Nichrome
• Évaporateur : échangeur à tubes à ailettes
• Filtre sec : élimine l'humidité résiduelle et les substances acides ; protège la vanne d'expansion et le tube capillaire
• Plateau d'échantillons : porte-échantillon sur mesure ×1
• Ouverture d'essai : diamètre 100 mm pour passage de câbles
• Isolation : mousse rigide polyuréthane 100 mm + fibre de verre haute densité 100 mm
• Hublot : verre renforcé sous vide à double couche avec film chauffant interne
• Finition intérieure : SS304 anticorrosion double paroi, finition satinée

Applications

• Qualification environnementale des modules et cellules photovoltaïques
• Électronique, nouveaux matériaux, composants électriques, automobile, métaux
• Matériaux et composants aéronautiques exposés au transport, stockage et conditions d'exploitation

Options & Accessoires

• Porte-échantillons et plateaux sur mesure
• Acquisition de données et interfaces de surveillance externes
• Orifices d'accès supplémentaires et solutions de passage de câbles
• Condenseur refroidi par eau (réservoir fourni par le client)

Remarque - Intérieur
L'intérieur et la plaque de fondation sont en acier inoxydable 304 anticorrosion double paroi à finition satinée ; prévoir une mise à la terre adéquate et un réservoir d'eau fourni par le client si l'option eau est retenue. Temp. & Humid. Chart: https://img.yfisher.com/m5916/1768025823829-nifdufudz.png
