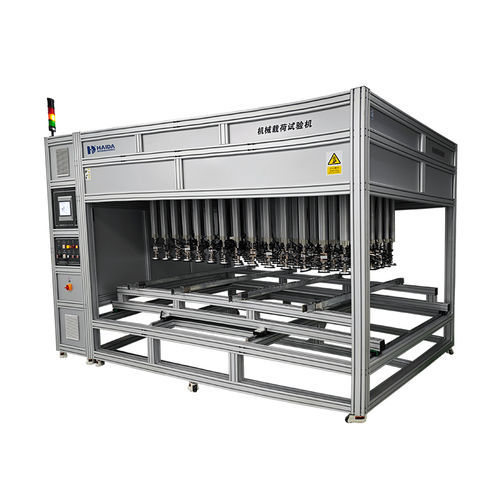

Machine d'essai de pression dynamique HD-E910

de charge statiqueautomatiquecontrôlée par ordinateur

Description du produit
Haida HD-E910 simule les charges dues au vent et à la neige sur les modules photovoltaïques en combinant application de pression positive et aspiration inversée. Le système prend en charge les essais mécaniques statiques et dynamiques pour reproduire des conditions climatiques extrêmes (désert, plateau) et vérifier l'intégrité mécanique et la flèche des modules sous charge.

Normes d'essai

• IEC 61215-2:2021 MQT16 Essai de charge mécanique statique
• IEC 61215-2:2021 MQT20 Essai de charge mécanique dynamique
• ANSI/UL 1703:2018 Essai de charge mécanique
• IEC 62782:2016 Essai de charge mécanique dynamique

Avantages produit

• Meilleure qualité : coopération avec des fournisseurs professionnels ; attention à la qualité des composants, à la livraison et au service client.
• Prix raisonnables : tarification adaptée au marché pour des solutions d'essai rentables.
• Équipe QC : contrôle qualité interne inspectant les unités pendant la production et avant expédition.
• Conception professionnelle : présentation industrielle et ergonomie adaptée aux laboratoires et environnements de production.

Caractéristiques techniques

• Modèle : HD-E910
• Taille d'échantillon maximale : 2600 × 1400 mm (L × l)
• Course des vérins : 400 mm ; type de vérin : faible friction
• Nombre et disposition des vérins : 72 ensembles de ventouses (12 × 6), espacement réglable horizontalement et verticalement
• Espacement centre/bord des vérins : distance entre centres ≤ 20 cm ; centres des vérins en bord ≤ 20 cm du bord du module
• Méthode de pression : combinaison pression descendante et traction ascendante ; augmentation progressive et uniforme de la charge via logiciel
• Gamme de charge mécanique statique : descente 800–12 000 Pa ; montée 800–6 000 Pa (contrôle logiciel)
• Gamme de charge mécanique dynamique : -2 500 à +2 500 Pa ; fréquence 3–7 cycles/min (contrôle logiciel)
• Détection de déformation : infrarouge sans contact, plage ±10 cm, précision ±0,5 mm ; jusqu'à 7 points de mesure configurables sur un même plan
• Détection de flèche : laser sans contact, plage ≥10 cm, précision ±0,5 mm ; 5 points de mesure configurables
• Surveillance de la température : thermocouple de type T unique ; point d'étalonnage 25°C
• Alimentation stabilisée CC pour l'alimentation du module : 120 V, 5 A
• Contrôleur : écran tactile avec stockage des données ; export USB vers Excel/PDF et graphiques ; réglage pression d'essai, nombre/durée de cycles et fréquence d'échantillonnage ; processus de pressurisation programmable ; contrôle individuel de la pression de chaque ventouse ; affichage et export des courbes temps réel et historiques
• Sécurité : alimentation d'air équipée d'une soupape de sécurité et d'indicateurs d'état ; alarme visuelle/sonore et arrêt automatique en cas d'échec d'essai
• Source d'air requise (fournie par l'utilisateur) : 0,6–0,8 MPa
• Alimentation électrique : monophasée 220 V, 50 Hz
• Dimensions approximatives de la machine : 3700 × 2000 × 2300 mm (L × P × H)
