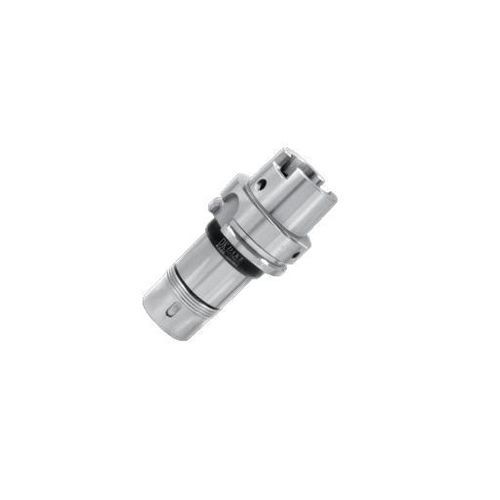

Porte-outil HSK-A

SKpour l'usinage

Présentation
Le HSKA-SK associe l'interface légère HSK-A à une pince SK conçue pour la transmission de couple. Par rapport aux autres types de pinces du catalogue, la configuration SK fournit un couple de serrage environ 1,5× supérieur et accepte des outils h7 de 1–25 mm. Le porte-outil peut être configuré pour l'alimentation en liquide de refroidissement interne et est destiné aux opérations d'usinage nécessitant une transmission de couple renforcée et une tenue d'outil fiable.

Caractéristiques principales

• Couple de serrage : la pince SK offre ≈1,5× le couple de serrage versus d'autres types de pinces listés.
• Plage d'outils : accepte des outils h7 de 1–25 mm.
• Grade d'équilibrage dynamique : ≤ G1.
• Faux-rond du porte-outil : ≤ 2 μm.
• Faux-rond combiné : ≤ 5 μm.
• Arrosage interne : pris en charge lorsqu'il est configuré en passage central.

Applications

• Fraisage et perçage où une force de serrage plus élevée et une transmission de couple améliorée sont nécessaires.

Caractéristiques / spécifications techniques

• Modèle : HSKA-SK
• Interface : HSK-A avec configuration pince SK.
• Type de pince : SK (géométrie standard de la famille SK).
• Augmentation du couple de serrage : ≈1,5× par rapport aux autres pinces listées.
• Diamètre outil admissible (h7) : 1–25 mm.
• Équilibrage dynamique : ≤ G1.
• Faux-rond du porte-outil : ≤ 2 μm.
• Faux-rond combiné (assemblage) : ≤ 5 μm.
• Arrosage interne : pris en charge lorsqu'il est configuré en passage central.
