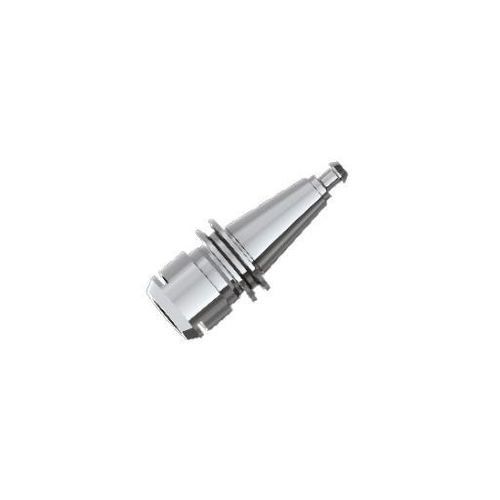

Porte-pince ISO

SKSKde fraisage

Présentation
Le porte-outil ISO-SK est l'élément orienté couple de la famille d'attaches ISO. Sa géométrie de pince SK à 8° augmente la force de serrage pour des opérations de fraisage et de perçage plus lourdes et peut être configurée pour accepter un refroidissement interne (passant) selon l'agencement utilisé.

Points clés

• Précision de faux-rond du porte-outil : ≤ 2 μm
• Précision de faux-rond combinée : ≤ 5 μm
• Grade d'équilibrage dynamique : ≤ G1
• Transfert de couple : jusqu'à 1,5× par rapport aux pinces non orientées couple (selon spécification)
• Compatibilité outils : tolérance h7, 1–25 mm

Fonctionnalités

• Géométrie de pince SK 8° pour une force de serrage accrue
• Interface ISO orientée couple, optimisée pour fraisage et perçage lourds
• Possibilité de prise en charge d'arrosage interne / passage central selon configuration outil/mandrin

Applications
Conçu pour le fraisage, le perçage, le surfaçage et opérations similaires où le serrage rigide et la transmission de couple élevée priment sur l'amplitude maximale de serrage. Adapté aux centres d'usinage et outillages nécessitant une fixation stable d'outils H7.

Données techniques et dessins
Les données techniques détaillées et les dessins dimensionnels sont fournis sur la page produit sous forme d'images de référence (données techniques et illustrations de dimensions). Se référer à ces documents pour les cotes de montage et les configurations spécifiques.

Caractéristiques / spécifications techniques

• Modèle : ISO-SK
• Géométrie de pince : SK (8°)
• Compatibilité outils : tolérance h7, 1–25 mm
• Précision faux-rond (porte-outil) : ≤ 2 μm
• Précision faux-rond combinée : ≤ 5 μm
• Équilibrage dynamique : ≤ G1
• Couple : jusqu'à 1,5× comparé aux pinces non orientées couple (comme indiqué)
• Refroidissement : prise en charge d'arrosage interne/centré possible selon configuration
