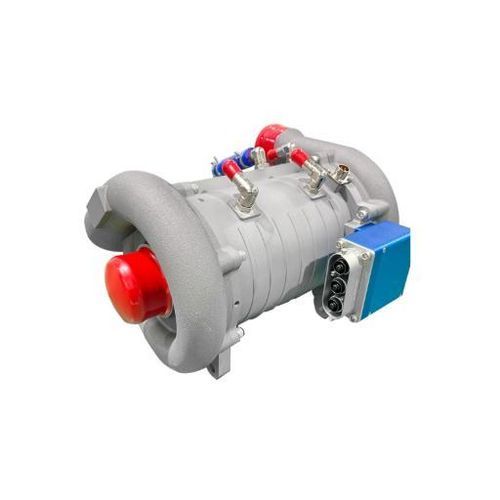

Compresseur centrifuge DK-GF220B

d'airDCstationnaire

Présentation
Le DK-GF220B est un compresseur d'air destiné aux systèmes de piles à combustible à haut débit. Il présente une architecture de suralimentation à deux étages, une plage de débit de 20–300 g/s et une puissance moteur maximale de 50 kW. L'appareil utilise des paliers à suspension d'air sans huile et bénéficie d'un indice de protection IP67, adapté pour l'intégration sur des systèmes de 150–200 kW.

Données de fonctionnement
Plage de débit (g/s) : 20–300
Tension (VDC) : 450–750
Plage de vitesse (tr/min) : 30 000–90 000
Puissance max. du moteur (kW) : 50

Caractéristiques de conception

• Architecture à deux étages (taux de compression maximal 3.6)
• Paliers à air sans huile (suspension pneumatique) pour éviter la contamination par l'huile
• Indice de protection IP67 pour environnements exigeants
• Durée de vie en cycles démarrage/arrêt élevée : 300 000 cycles

Données techniques (extrait tableau)
Modèle de broche : DK-GF220B
Forme structurelle : Suralimentation à deux étages
Plage de débit (g/s) : 20–300
Plage de vitesse (tr/min) : 30 000–90 000
Tension (VDC) : 450–750
Poids du compresseur d'air (kg) : 20.5
Température de l'air d'admission (°C) : -30–45
Type de palier : Palier à suspension d'air (sans huile)
Taux de compression maximal : 3.6
Puissance max. du moteur (kW) : 50
Durée démarrage/arrêt (cycles) : 300 000
Poids du contrôleur (kg) : 8.0
Niveau de protection : IP67

Caractéristiques / spécifications

• Modèle : DK-GF220B
• Application : Compresseur d'air pour piles à combustible à haut débit
• Architecture : Deux étages de suralimentation
• Plage de débit : 20–300 g/s
• Plage de vitesse : 30 000–90 000 tr/min
• Tension de fonctionnement : 450–750 VDC
• Puissance moteur maximale : 50 kW
• Type de palier : Suspension d'air (sans huile)
• Poids : 20.5 kg (compresseur) ; 8.0 kg (contrôleur)
• Température d'admission : -30 à 45 °C
• Durée démarrage/arrêt : 300 000 cycles
• Indice de protection : IP67
