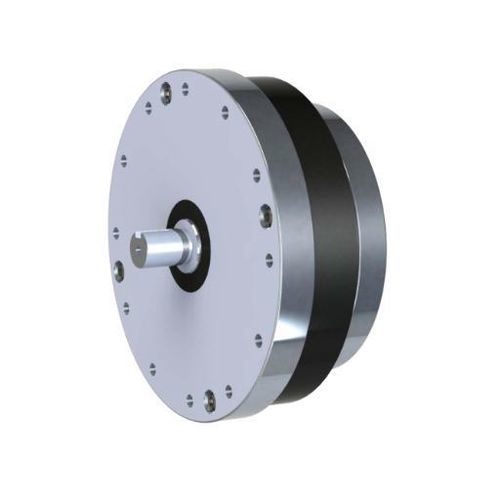

Réducteur harmonique DHSG-S FS

coaxialà montage sur brideà bride

Présentation
Le DHSG-S inverse la disposition de sortie du DHSG-H en fixant la cannelure circulaire et en transmettant la sortie via la cannelure flexible. Sa configuration en forme de chapeau propose une interface alternative pour adapter le réducteur à des carters d'articulation de robot et des dispositions de bride de sortie différentes.

Fiche technique
Les données techniques et les schémas dimensionnels sont fournis sous forme d'images sur la page produit ; consultez ces illustrations pour les paramètres de performance et les cotes de montage.

Caractéristiques principales

• Sortie FS : la cannelure flexible (flexspline) fonctionne comme élément de sortie
• Cannelure circulaire fixée pour assurer l'appui et inverser la disposition de sortie
• Géométrie en forme de chapeau pour interfaces alternatives de carter et de bride
• Conçu pour la transmission rotative de précision et l'intégration dans des articulations robotisées

Applications

• Articulations de robots nécessitant une interface de sortie alternative
• Axes d'automatisation et mécanismes rotatifs de précision avec dispositions de bride contraintes
• Conceptions machines nécessitant une disposition de sortie inversée par rapport au DHSG-H

Produits similaires

• DHSG-H (sortie CS)
• DHD-R (réducteur harmonique en forme de chapeau à tube court)
• DHSG-R (option à connexion rigide)

Caractéristiques / spécifications techniques

• Modèle : DHSG-S
• Type : réducteur harmonique en forme de chapeau, sortie FS
• Configuration de sortie : cannelure circulaire fixée, sortie via la cannelure flexible
• Montage : montage alternatif en forme de chapeau pour s'adapter à différents carters d'articulation de robot et configurations de bride de sortie
