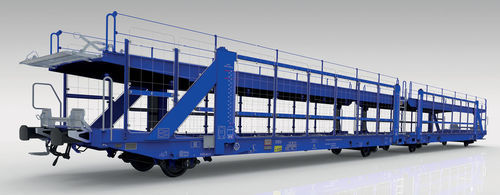

Le wagon Laaers type L07A est conçu pour le transport d'automobiles et de fourgonnettes sur les lignes à écartement standard 1 435 mm ainsi que sur les lignes à 1 668 mm (Espagne).
Le sous-châssis est conçu pour permettre l'échange des essieux conformément au schéma du fascicule UIC 430-1.
Le wagon est équipé d'une main-courante de sécurité sur le pont supérieur et de panneaux de protection en treillis sur le pont inférieur.
Les plateformes de roulement sont traitées avec un revêtement antidérapant.
La plateforme de chargement supérieure est réglable en continu de 1 500 mm à 3 350 mm au-dessus du niveau de rail. Le levage est assuré par un système à vis constitué de :
un embrayage de surcharge dans la commande pour protéger en cas de surcharge aux positions extrêmes,
un dispositif de blocage spécial empêchant l'abaissement autonome du pont supérieur,
des dispositifs de blocage supplémentaires protégeant l'ensemble du système de levage contre l'abaissement autonome pendant la marche.
Conçu conformément aux TSI, EN et aux normes de groupe pour l'exploitation GE.
Capacités
Plateforme supérieure réglable de 1 500 mm jusqu'à 3 350 mm au-dessus du niveau de rail pour différentes configurations de chargement.
Transport de véhicules d'un poids allant jusqu'à 2,8 t (selon les dimensions du véhicule).
Force horizontale maximale exercée par la roue du véhicule transporté : jusqu'à 1,0 t.
Possibilités de chargement dépendant des dimensions des véhicules ; le pont supérieur peut être abaissé à 1 500 mm pour utiliser le wagon comme wagon plat.
Le wagon est équipé de 56 bloque-roues actionnables au pied pour un arrimage rapide des véhicules.
Tableau des limites de charge Sur la base de la charge admissible des essieux (18 t) :
A : 30 t
B : 34 t
C : 34 t
S : 30 t
120 kph : 00.0 t / 00.0 t / 00.0 t
Paramètres
Longueur du wagon hors tampons : 31 000 mm
Longueur du sous-châssis : 14 560 mm
Hauteur axe tampon / attelage au-dessus du Tor (vide, voiture neuve) : 1 040 / 1 020 mm
Empattement : 10 000 mm
Distance entre essieux d'extrémité : 25 200 mm
Diamètre de roue : 760 mm
Sabots de frein : Jurid 816 M
Type de frein : KE-GP-A(K)-2×10"
Frein de stationnement : actionné depuis le sol
Type de tampon : Catégorie A, course 105 mm
Accouplement à vis en bout : 850 kN
Appareil d'attelage avec crochet en bout : 1 000 kN
Appareil d'attelage milieu : 1 200 kN
Accouplement court milieu : 1 200 kN
Réglage automatique de l'accouplement (UIC 530-1) : Non
Poids à vide du wagon : env. 34 t*
Charge maximale admissible : 34,0 t
Charge maximale par essieu : 18,0 t
Charge maximale pont inférieur : 17,0 t
Charge maximale pont supérieur : 17,0 t (18,0 t en position wagon plat)
Mesures Toutes les mesures sont en millimètres.
Caractéristiques / spécifications techniques
Modèle : Laaers L07A
Écartements supportés : 1 435 mm (standard) et 1 668 mm (Espagne)
Plage de réglage de la plateforme supérieure : 1 500 mm – 3 350 mm au-dessus du niveau de rail
Capacité par véhicule : jusqu'à 2,8 t (selon les dimensions)
Force horizontale maximale de la roue du véhicule transporté : jusqu'à 1,0 t
Nombre de bloque-roues : 56 (actionnables au pied)
Plateformes de roulement : revêtement antidérapant
Protection du pont supérieur : main-courante de sécurité
Protection du pont inférieur : panneaux de protection en treillis
Sous-châssis : conçu pour essieux échangeables selon UIC 430-1
Normes : Conçu selon TSI, EN, normes de groupe pour l'exploitation GE
Longueur du wagon hors tampons : 31 000 mm
Longueur du sous-châssis : 14 560 mm
Hauteur axe tampon / attelage : 1 040 / 1 020 mm
Empattement : 10 000 mm
Distance entre essieux d'extrémité : 25 200 mm
Diamètre de roue : 760 mm
Sabots de frein : Jurid 816 M
Type de frein : KE-GP-A(K)-2×10"
Frein de stationnement : actionné depuis le sol
Type de tampon : Catégorie A, course 105 mm
Accouplement en bout : 850 kN
Appareil d'attelage en bout : 1 000 kN
Appareil d'attelage milieu : 1 200 kN
Accouplement court milieu : 1 200 kN
Réglage automatique accouplement (UIC 530-1) : Non
Poids à vide : env. 34 t*
Charge maximale : 34,0 t
Charge maximale par essieu : 18,0 t
Charge maximale pont inférieur : 17,0 t
Charge maximale pont supérieur : 17,0 t (18,0 t en position wagon plat)
