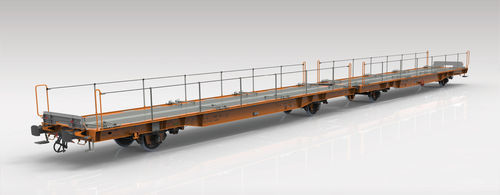

Transporteur à roues Laadgrs L04A

pour conteneur

Caractéristiques

• Ce wagon est conçu pour le transport d'automobiles, de fourgonnettes et de conteneurs ISO (20', 30', 40').
• Pour le transport de véhicules, le wagon est équipé de 32 cales de roue.
• Le plancher inférieur est prévu pour l'évacuation des eaux de pluie et est constitué de plaques pontées en treillis galvanisé.
• Le plancher supporte une charge verticale de 1,0 t par pneumatique.
• Pour le transport de conteneurs, des broches rabattables doivent être installées.
• Conçu selon les normes TSI, EN et Group Standards pour l'exploitation en UE.

Capacités

• Possibilités de chargement en fonction des dimensions des véhicules.
• Transport de véhicules jusqu'à 3,0 t (jusqu'à 3,2 t soumis à accord).
• Charge verticale maximale par roue : 1,0 t par pneumatique.
• Destiné au transport de conteneurs ISO 20', 30', 40' (les cales de roue doivent être retirées pour le transport de conteneurs).
• Disposition des conteneurs selon UIC 571-4, annexe A dessin 3.

Tableau des limites de charge (basé sur la charge admissible des essieux 22,5 t)
S, 33,3 t, 41,3 t, 49,3 t, 59,3 t
120 km/h, 0,0 t, 0,0 t, 0,0 t, 0,0 t

Paramètres
Longueur du wagon sur tampons : 33 000 mm
Longueur du châssis : 15 560 mm
Hauteur axe tampon / attelage au-dessus du rail : 1 040 / 1 020 mm
(wagon vide, neuf) ??? : 10 000 mm
Empattement : 26 200 mm
Distance entre essieux d'extrémité : 920 mm
Diamètre de roue : C810
Sabots de frein : KE-GP-A(K)-2×10"
Type de frein : actionné depuis le niveau du sol
Frein de parking : Catégorie A, course 105 mm
Type de tampon : 850 kN
Attelage à vis en bout d'unité : 1 200 kN
Équipement d'attelage au milieu de l'unité : 1 200 kN
Attelage court au milieu de l'unité : DAC (selon évolutions et accords)
Réglage automatique d'attelage (UIC 530-1) : soumis à accords
Poids à vide du wagon : env. 30,7 t
Poids de charge maximal : 59,30 t
Charge maximale par essieu : 22,50 t
Longueur utile de chargement : env. 32 000 mm
Hauteur du platelage inférieur au niveau du rail (wagon vide, neuf) pour conteneurs : 1 180 mm
Hauteur du platelage inférieur au niveau du rail (wagon vide, neuf) pour véhicules : 1 165 mm
Gabarit : G1 EN 15273-2

Mesures
Toutes les mesures sont en millimètres.

Caractéristiques techniques

• Modèle : Laadgrs L04A
• Conçu pour automobiles, fourgonnettes et conteneurs ISO (20', 30', 40').
• 32 cales de roue fournies pour le transport de véhicules (doivent être retirées pour le transport de conteneurs).
• Plancher inférieur avec plaques pontées en treillis galvanisé pour évacuation des eaux.
• Capacité de charge verticale du plancher : 1,0 t par pneumatique.
• Capacité véhicule : jusqu'à 3,0 t (3,2 t soumis à accord).
• Charge maximale par essieu : 22,50 t.
• Poids à vide : env. 30,7 t ; Poids de charge max : 59,30 t.
• Longueur sur tampons : 33 000 mm ; Longueur utile : env. 32 000 mm.
• Empattement : 26 200 mm ; Diamètre de roue : C810.
• Système de frein : actionné depuis le sol ; Frein de parking catégorie A, course 105 mm ; Sabots : KE-GP-A(K)-2×10".
• Capacités d'attelage et d'entraînement : attelage à vis en bout 1 200 kN ; équipement d'entraînement au milieu 1 200 kN ; tampons 850 kN.
• Conçu selon TSI, EN et Group Standards pour exploitation en UE.
