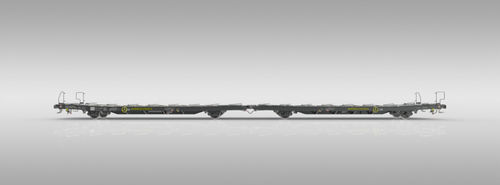

Transporteur à roues Laadrs

à plate-formepour fortes charges

Caractéristiques

• Wagon 2 x 2 essieux adapté au transport de véhicules, notamment de fourgons, sur un seul niveau.
• La structure du châssis, les essieux, l'efficacité du freinage et le bogie sont conçus pour permettre une éventuelle reconstruction pour une charge maximale de 20.0 t / essieu.
• Structure préparée pour l'installation d'une main-courante latérale.
• Consoles de passerelle fixes en acier inoxydable entre les unités.
• Conception conforme aux exigences TSI, EN et UIC et munie du marquage TEN GE pour l'exploitation.

Capacités

• Le plancher est conçu pour supporter une charge verticale de 1.0 t par pneu en caoutchouc.
• Les rabats pliables sont dimensionnés pour supporter une charge roue/pneu maximale de 2 t.
• Les surfaces de roulement et les cales de roue sont galvanisées à chaud pour assurer une protection anticorrosion optimale.

Paramètres
Axle load: 20.0 t / axle
Track gauge: 1,435 mm
Running gauge: G1-TSI
Max. speed (unloaded): 120 km/h
Max. speed (loaded): 100 km/h
Climate conditions: T1-TSI
Rmin: 75.0 m
Rmin: 150.0 m
Length over buffers: 32,230 mm
Underframe length: 2 x 15,175 mm
Loading length: 30,990 mm
Loading height (except the wagon ends): 1,000 mm
Wheel diameter: 840 mm
Tare weight: 28.7 t

Mesures
Toutes les mesures sont en millimètres.

Caractéristiques / spécifications techniques

• Model name: Laadrs
• Axle load: 20.0 t/axle
• Track gauge: 1,435 mm
• Running gauge: G1-TSI
• Max. speed (unloaded): 120 km/h
• Max. speed (loaded): 100 km/h
• Climate conditions: T1-TSI
• Minimum curve radius (Rmin): 75.0 m and 150.0 m
• Length over buffers: 32,230 mm
• Underframe length: 2 x 15,175 mm
• Loading length: 30,990 mm
• Loading height (except the wagon ends): 1,000 mm
• Wheel diameter: 840 mm
• Tare weight: 28.7 t
• Floor vertical tyre load capacity: 1.0 t per tyre
• Foldable flap wheel/tyre load capacity: up to 2 t
• Corrosion protection: hot dip galvanization for running surfaces and wheel chocks
• Standards/compliance: TSI, EN, UIC; TEN GE marking
