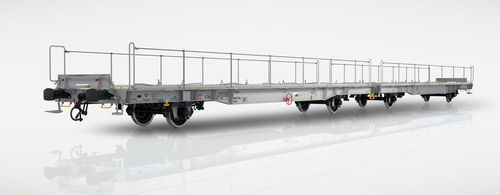

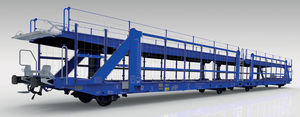

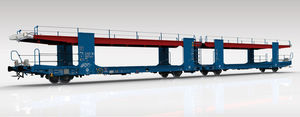

Transporteur à roues Laaers L04A

pour conteneur

Caractéristiques

• Ce wagon est conçu pour le transport d'automobiles, de véhicules utilitaires légers et de conteneurs.
• Pour le transport des véhicules, le wagon est équipé de cales de roue actionnables au pied.
• Le plancher inférieur est conçu pour permettre l'évacuation des eaux de pluie et est constitué de plaques de grille galvanisées.
• Pour le transport des conteneurs, des broches rabattables doivent être installées.
• Ce wagon est conçu selon les TSI, EN et les Group Standards pour l'exploitation dans l'UE.

Capacités

• Les possibilités de chargement dépendent des dimensions des véhicules.

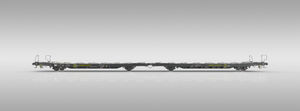

• Le wagon est destiné au transport de conteneurs ISO 20′, 30′ et 40′ (ISO 668). Les cales de roue doivent être retirées lors du transport de conteneurs.
• Disposition des conteneurs conformément à UIC 571-4, annexe A dessin 3.

Tableau des limites de charge
basé sur la charge admissible des essieux (22,5 t) :

Header: | A | B | C | D
S: | 33.3 t | 41.3 t | 49.3 t | 59.3 t
120 km/h: | 00.0 t | | |

Paramètres
Longueur du wagon hors tampons : 33 000 mm (env.)
Longueur du châssis : 15 560 mm (env.)
Hauteur axe tampons / attelage au-dessus du rail (wagon vide, neuf) : 1 040 / 1 020 mm
Empattement : 10 000 mm
Distance entre essieux extérieurs : 26 200 mm
Diamètre des roues : 920 mm
Plaquettes de frein : Jurid 816 M
Type de frein : KE-GP-A(K)-2×10″
Frein de parc : Commande au niveau du sol
Type de tampon : Catégorie A, course 105 mm
Attelage à vis en bout d'unité : 850 kN
Accouplement avec crochet en bout d'unité : 1 000 kN
Boîte d'attelage au milieu de l'unité : 1 200 kN
Accouplement court au milieu de l'unité : 1 200 kN
Réglage automatique de l'attelage (UIC 530-1) : Non
Poids à vide : env. 30,7 t
Poids maximal autorisé : 59,3 t
Charge maximale par essieu : 18,0 t
Longueur de chargement : env. 32 000 mm
Hauteur du plat inférieur au niveau du rail (wagon vide, neuf) pour conteneurs : 1 180 mm
Hauteur du plat inférieur au niveau du rail (wagon vide, neuf) pour véhicules : 1 165 mm
Gabarit : G1 EN 15273-2

Caractéristiques techniques

• Modèle : Laaers L04A
• Longueur du wagon hors tampons : 33 000 mm (env.)
• Longueur du châssis : 15 560 mm (env.)
• Empattement : 10 000 mm
• Distance entre essieux extérieurs : 26 200 mm
• Longueur de chargement : env. 32 000 mm
• Poids à vide : env. 30,7 t
• Poids maximal autorisé : 59,3 t
• Charge maximale par essieu : 18,0 t
• Diamètre des roues : 920 mm
• Plaquettes de frein : Jurid 816 M
• Type de frein : KE-GP-A(K)-2×10″
• Tampons : Catégorie A, course 105 mm
• Capacités attelages / boîtes d'attelage : attelage à vis 850 kN; crochet en bout 1 000 kN; boîte milieu 1 200 kN; accouplement court milieu 1 200 kN
• Hauteur plat inférieur au rail (conteneurs) : 1 180 mm; (véhicules) : 1 165 mm
• Chargement : véhicules et conteneurs ISO 20′/30′/40′ (ISO 668)
• Normes : Conçu selon TSI, EN et Group Standards pour l'exploitation dans l'UE
