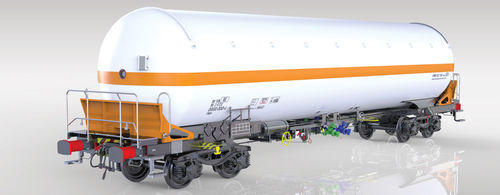

Transporteur à roues Zags

à plate-forme

Caractéristiques

• Conçu pour le transport d'ammoniac anhydre (UN1005) et d'hydrocarbures liquéfiés (GPL) sous code de citerne P29BH.
• Construit conformément aux règlements RID et TSI et aux normes EN / UIC applicables ; châssis selon EN 12663-2 et UIC 530-1 ; marquage TEN GE pour la circulation.
• Capacité optimisée par rapport au poids pour le transport d'ammoniac ; épaisseur des têtes de cuve selon RID TE 25 b).
• Accès d'inspection via un regard DN 500 avec couvercle (EN 12561-6).

Capacités

• Vannes de fond pour chargement/déchargement commandées hydrauliquement depuis le niveau des voies des deux côtés.
• Canalisations en T et vannes obliques latérales DN 80 pour phases liquide et gazeuse ; réduction DN 80/DN 50 sur la phase gaz en standard.
• Prêt pour montage d'un écran solaire et changement de code de citerne en P27BH.
• Température minimale de remplissage : -40 °C.
• Équipements de chargement/vidange adaptables selon les exigences du client ; options pour essieux, boîtes d'essieux, patins de frein, butées et accouplements.
• Équipements de sécurité optionnels : systèmes anti-encastrement, détecteur de déraillement EDT101 ; écran de protection selon RID TE 25 d), plateforme supplémentaire et jauge de niveau en option.
• Position de la trappe d'accès sur l'axe de la tête de cuve conformément à la propriété intellectuelle n° Ru.068711.

Paramètres
Charge par essieu : 22,5 t / essieu
Écartement : 1,435 mm
Gabarit : G1-TSI
Régime de freinage : “S”
Type de frein : KE-GP (K)
Vitesse max (chargé 90,0 t) : 100 km/h
Vitesse max (à vide) : 120 km/h
Condition climatique : T1
R_min : 35,0 m
Longueur hors tampons : 16 960 mm
Volume effectif : ~106,0 m³
Pente centrale de la cuve : Horizontale
Pression de calcul : 29 bar
Poids à vide : ~34,9 t
Charge utile : ~55,1 t
Type de bogie : Y25Lsd-KP1
*Le poids à vide dépend du type de bogie, des jeux de roues et des équipements supplémentaires.

Spécifications techniques

• Famille de modèles : série Zags
• Marchandises prévues : ammoniac anhydre (UN1005) et hydrocarbures liquéfiés (GPL) — code de citerne P29BH
• Volume effectif : ~106,0 m³ ; Pression de calcul : 29 bar ; Température minimale de remplissage : -40 °C
• Charge par essieu : 22,5 t / essieu ; Charge utile : ~55,1 t ; Poids à vide : ~34,9 t (selon configuration)
• Vitesse max : 100 km/h (chargé 90 t) / 120 km/h (à vide) ; Écartement : 1,435 mm ; Gabarit : G1-TSI
• Régime de freinage : “S” ; Type de frein : KE-GP (K) ; Type de bogie : Y25Lsd-KP1 (autres options disponibles)
• Équipements de la citerne : regard DN 500 (EN 12561-6), canalisations en T et vannes DN 80, réduction DN 80/DN 50 sur la phase gaz, vannes de fond hydrauliques accessibles au niveau des voies
• Conformité : règlements RID et TSI ; normes EN / UIC ; châssis selon EN 12663-2 et UIC 530-1 ; marquage TEN GE

Note
Remarque : Les descriptions fournies ci‑dessus sont données à titre indicatif.
