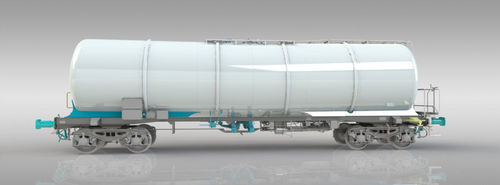

Transporteur à roues Za(c)ns

Caractéristiques

• Le wagon-citerne Za(c)ns de 88 m³ est conçu pour le transport d'huile minérale blanche ; code citerne L4BH ; pression d'essai 4 bar.
• Conçu et construit selon les réglementations RID et TSI et les normes EN / UIC applicables ; marquage TEN GE pour la circulation.
• Poids à vide d'environ 20,9 t (essieu ULT25 et frein standard) ou 20,7 t (ULT25 avec frein CFCB).
• Plage de température de fonctionnement −20 °C à +50 °C ; structure conforme à EN 12663-2 et UIC 530-1 pour le montage d'un attelage automatique.

Capacités

• Chargement par coupole (couvercle à rabat avec quatre vis) ou par buse de remplissage DN 150 en option.
• Manœuvre depuis le niveau de la voie des deux côtés grâce à des tuyaux en T et des vannes obliques latérales DN 100 pour la phase liquide.
• Raccord DN 50 / 2 pouces prévu pour la phase gazeuse.
• Les équipements de chargement/déchargement peuvent être adaptés aux exigences du client.
• Le wagon peut être fabriqué et livré en plusieurs configurations :
• Châssis : avec ou sans kit central fixé le long de la citerne (solution MODULAIRE).
• Options de frein : KE-GP-A(K) ou MH-GP-A(K) en configuration standard, ou CFCB en option ; toutes constituent une base pour la digitalisation future des wagons de marchandises.

Avantages

• Poids à vide réduit (≈ 20,9 t ou 20,7 t selon la configuration de frein).
• Longueur de wagon réduite (15 000 mm) facilitant les manœuvres en dépôt.
• Capacité de citerne optimisée pour le transport de produits peu denses.

Paramètres
Charge par essieu : 22,5 t/essieu
Voie : 1 435 mm
Profil de gabarit : G1-TSI
Régime de frein : S
Type de frein : MH-GP-A(K), KE-GP-A(K)
Vitesse max à 90,0 t : 100 km/h
Vitesse max (à vide) : 120 km/h
Condition climatique : T1, T3
Rmin : 35,0 m
Longueur tampons : 15 000 mm
Volume effectif : ~ 88,0 m³
Pente centrale de la citerne : 10°
Pression de calcul / Pression d'essai : 4 bar / 4 bar
Pression maximale d'exploitation : 3 bar
Poids à vide : ~ 20,9 t (selon configuration)
Charge utile : ~ 69,1 t
Type de bogie : Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
Matériau des équipements : Acier carbone

Caractéristiques techniques

• Modèle : Za(c)ns
• Volume effectif (citerne) : ~ 88,0 m³
• Charge par essieu : 22,5 t/essieu
• Voie : 1 435 mm
• Longueur tampons : 15 000 mm
• Poids à vide : ~ 20,9 t (selon configuration de frein)
• Charge utile : ~ 69,1 t
• Pression de calcul / Pression d'essai : 4 bar
• Pression maximale d'exploitation : 3 bar
• Plage de température de fonctionnement : -20 °C à +50 °C
• Types de frein disponibles : MH-GP-A(K), KE-GP-A(K), option CFCB
• Types de bogie : Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
• Pente centrale de la citerne : 10°
• Rayon de courbure minimum (Rmin) : 35,0 m
• Matériau des équipements : Acier carbone
