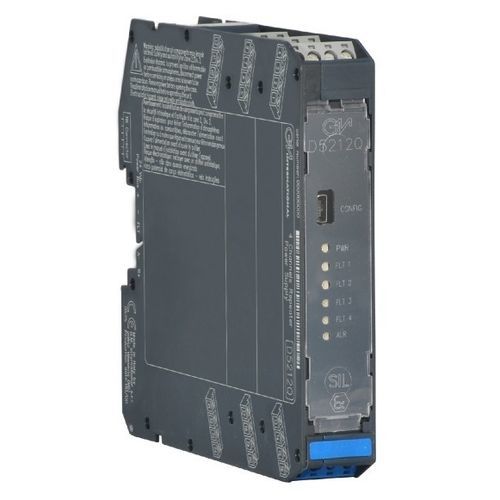

Répéteur pour zones dangereuses D5212Q

RS-485d'interfacede courant

Le module d'alimentation répéteur D5212 est une interface d'entrée analogique haute intégrité adaptée aux applications nécessitant un niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. Il fournit une alimentation CC entièrement flottante pour alimenter les transmetteurs conventionnels 2 fils 0/4-20 mA, actifs ou passifs, situés dans une zone dangereuse, et répète le courant dans un circuit flottant pour piloter les charges de zone sûre. Le module est entièrement configurable pour réaliser le multiplexage d'entrée/sortie, la mise à l'échelle, la duplication, l'inversion et l'élaboration d'entrée (addition, soustraction, sélection basse/haute). Un contact d'alarme supplémentaire peut être (dés)activé sur les points de déclenchement d'entrée programmables, y compris l'hystérésis et les retards. Les paramètres de configuration et de diagnostic sont programmables et peuvent également être surveillés/réglés via Modbus.SIL2 / SC3Entrée depuis Zone 0/Div. 1Installation en Zone 2/Div. 2Entrée active-passive 0/4-20 mA, sortie sourceSortie de duplication/inversion/mise à l'échelleOpérations d'entrée (somme, dif, max, min) disponiblesRésistant aux courts-circuits d'entrée et de sortieDétection de défaut hors de portéeSortie d'alarme avec points de déclenchement réglables par l'utilisateurModbus RTU RS-485 pour le moniteur et la configurationParamètres de fonctionnement entièrement programmablesConvertisseur A/D haute précision contrôlé par µPIsolation à trois ports, entrée/sortie/alimentationHaute densité, quatre NOMBRE DE VOIES par unitéCaractéristiques / Spécifications techniques :Alimentation : 24 Vdc nom (21.5 à 30 Vdc), protégé contre l'inversion de polarité. Consommation électrique : 200 mA à 24 Vcc avec entrée/sortie 20 mA, typique. Dissipation de puissance : 2.75 W à 24 Vcc avec entrée/sortie 20 mA, typique.Entrée : 0/4 à 20 mA (courant Tx 2 fils limité ≈ 25 mA) ou entrées alimentées séparément (uniquement pour les NOMBRE DE VOIES 1 et 2). Tension de ligne de l'émetteur : 14.5 V typique, 14.0 V minimum, à 20 mA. Temps d'intégration : 500 ms.Sortie : 0/4 à 20 mA, sur max. Mode source de charge 300 Ω, courant limité ≈ 25 mA. Temps de réponse : 100 ms (changement par pas de 10 à 90 %).Alarme : Plage de points de déclenchement dans les limites nominales du capteur d’entrée. Temporisation ON-OFF : 0 à 1000 s, pas de 100 ms. Hystérèse dans les limites nominales du capteur d'entrée. Sortie : photoMOS SPST sans tension : 100 mA, 60 Vdc (chute de tension ≤ 1 V).Interface Modbus : Modbus RTU RS-485 jusqu'à 57.6 kbps pour la surveillance/la configuration/le contrôle.Performances d'entrée : Alimentation 24 V, charges 250 Ω, température ambiante 23 ± 1 °C. Précision d'étalonnage : ≤ ± 0.05 % FRS. Précision de linéarité : ≤ ± 0.05 % FRS. Influence température : ≤ ± 0.01 % du FSR d'entrée pour un changement de 1 °C.Performances de sortie analogique : Alimentation 24 V, charges 250 Ω, température ambiante 23 ± 1 °C. Précision d'étalonnage : ≤ ± 0.05 % FRS. Précision de linéarité : ≤ ± 0.05 % FRS. Influence température : ≤ ± 0.005 % du FSR de sortie pour un changement de 1 °C.Isolation : IS entrée/sortie 1.5 kV ; IS In/Alimentation 1.5 kV ; Sortie/Alimentation 500 V ; IS In/Alarme 1.5 kV ; Alimentation/Alarme 500 V ; Sortie/Alarme 500 V.Description de sécurité : Appareils associés et matériel électrique anti-étincelles. Paramètres de sécurité : Uo = 24.1 V, Io = 86 mA, Po = 516 mW aux bornes 13-14, 15-16, 17-18, 19-20. Uo = 1.1 V, Io = 56 mA, Po = 16 mW aux bornes 21-22, 23-24. Ui = 30 V aux bornes 21-22, 23-24. Ii = 128 mA aux bornes 21-22, 23-24. Ci = 2.1 nF, Li = 0 nH aux bornes 21-22, 23-24. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage : Rail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate. Poids : environ 120 g. Connexion : par des borniers à vis déconnectables enfichables polarisés pour accueillir des terminaisons jusqu'à 2.5 mm² (13 AWG). Dimensions : Largeur 22.5 mm, Profondeur 123 mm, Hauteur 120 mm.
