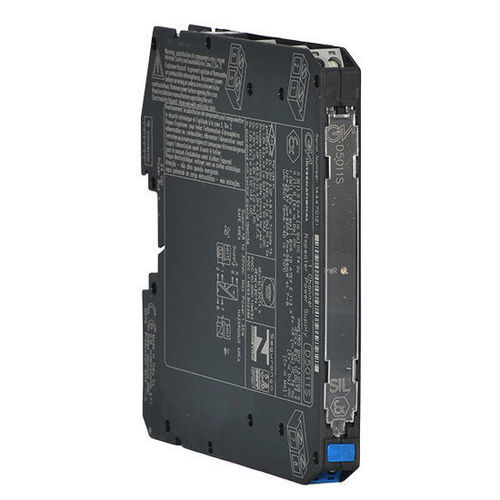

Répéteur de communication D5011S

d'interfacede courantATEX

Le module d'alimentation répéteur D5011 est une interface d'entrée analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 3 dans les systèmes liés à la sécurité pour les industries à haut risque. Il fournit une alimentation CC entièrement flottante pour alimenter les transmetteurs conventionnels à 2 fils 4-20 mA situés dans une zone dangereuse, et répète le courant dans un circuit flottant pour piloter une charge en zone sûre. Le circuit permet des signaux de communication bidirectionnels, pour les appareils HART®.SIL3 / SC3Entrée depuis Zone 0/Div. 1Installation en Zone 2/Div. 2Entrée passive 4-20 mA, sortie sourceCompatibilité HART®Résistant aux courts-circuits d'entrée et de sortieHaute précisionIsolation à trois ports, entrée/sortie/alimentationCaractéristiques / Spécifications techniques :Alimentation : Tension : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité. Consommation électrique : 45 mA à 24 Vcc avec sortie 20 mA, typique. Dissipation de puissance : 0.675 W à 24 Vcc avec sortie 20 mA, typique.Entrée : Type : 4 à 20 mA (courant Tx 2 fils limité ≈ 25 mA), plage de lecture 0 à 24 mA. Tension de ligne de l'émetteur : 15.0 V typique, 14.5 V minimum, à 20 mA.Sortie : Type : 4 à 20 mA, au max. Charge de 550 Ω en mode source (conformité typique à 12 V). Temps de réponse : 5 ms (changement par pas de 0 à 100 %).Performances : Réf. Conditions : Alimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C. Précision d'étalonnage : ≤ ± 0.1 % FSR. Précision de linéarité : ≤ ± 0.05 % FSR. Influence de la température : ≤ ± 0.01 % FSR sur zéro/étendue pour un changement de 1 °C.Isolation : Tension d'essai : SI entrée/sortie 2.5 kV ; IS In/Alimentation 2.5 kV ; IS In/IS In 500 V; Sortie/Alimentation 500 V ; Sortie/Sortie 500 V.Conditions environnementales : Température de fonctionnement : –40 à +70 °C. Température de stockage : –45 à +80 °C.Description de sécurité : Équipement : Appareils associés et matériel électrique anti-étincelles. Paramètres de sécurité : Uo = 25.9 V, Io = 92 mA, Po = 594 mW aux bornes 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage : Type : Rail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate. Poids : environ 125 g. Connexion : par borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG). Dimensions : Largeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm.Nombre de voies : 1Statut : Actif
