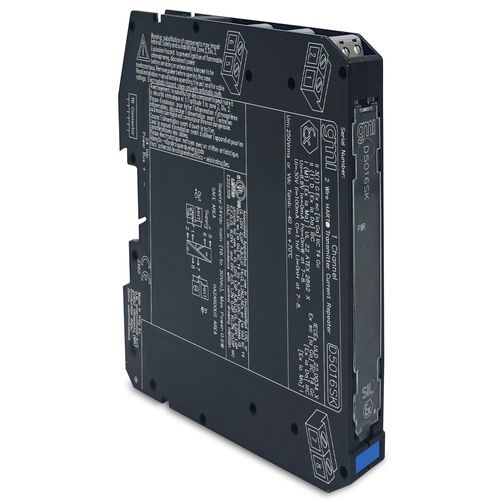

Répéteur SIL 3 D5016SK

de communicationd'interfacede courant

Le module Current Repeater D5016 est une interface d'entrée analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 3 dans les systèmes liés à la sécurité pour les industries à haut risque. Il répète une entrée de signal de courant actif 2-4 mA à 20 fils dans un circuit flottant pour piloter une charge de zone sûre. Le module permet des signaux de communication bidirectionnels, pour les appareils HART®.SIL3 / SC3Entrée depuis Zone 0/Div. 1Installation en Zone 2/Div. 2Sortie source-puits 4-20 mACompatibilité HART®Haute précisionIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux NOMBRE DE VOIES par unitéAlimentationTension24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation électrique20 mA à 24 Vcc avec sortie 20 mA, typique.Dissipation de puissance1.00 W à 24 Vcc avec sortie 20 mA sur une charge de 250 Ω et alimentation de sortie 24 Vcc pour sink mode, typique.EntréeType4 à 20 mA (entrée alimentée séparément, chute de tension ≤ 7 V), plage de lecture 0 à 22 mA.Impédance HART225 Ω, typique.SortieType4 à 20 mA.Plage de tension absorbée2 à 30 V.Plage de charge0 à 500 Ω, avec entrée Tx conventionnelle 250 Ω nom (160 à 500 Ω), avec entrée Tx intelligente.Limitation de courant24 mA (jusqu'à 450 Ω de charge) ≤ courant maximum ≤ 26 mA.Temps de réponse20 ms (changement par pas de 10 à 90 %).PerformancesRéf. ConditionsAlimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C.Précision d'étalonnage≤ ± 20 μA.Précision de linéarité≤ ± 20 μA.Temp. influence≤ ± 2 μA/°C.IsolationTension d'essaiSI entrée/sortie 2.5 kV ; IS In/Alimentation 2.5 kV ; IS In/IS In 500 V; Sortie/Alimentation 500 V ; Sortie/Sortie 500 V.Conditions environnementalesTempérature de fonctionnementlimites de température –40 à +70 °C.Température de stockagelimites de température –45 à +80 °C.Description de sécuritéÉquipementAppareils associés et matériel électrique anti-étincelles.Paramètres de sécuritéUo = 8.8 V, Io = 0 mA, Po = 0 mW aux bornes 7-8, 9-10 Ui = 30 V, Ii = 100 mA, Ci = 1.1 nF, Li = 0 nH aux bornes 7-8, 9-10MontageTypeRail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate.Poidsenviron 115 g.La connexionpar borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG).DimensionsLargeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm.Statut : ACTIFNombre de voies : 1Caractéristiques / Spécifications techniques :Type : Répéteur de courant actif HART® Tx 3 fils IS SIL2Entrée : 4-20 mA, HART compatibleSortie : 4-20 mA, source-puitsIsolation : triple portMontage : Rail DIN 35 mmDimensions : 12.5 x 123 x 120 mmPoids : 115 gTempérature de fonctionnement : –40 à +70 °CTempérature de stockage : –45 à +80 °CPrécision : ≤ ± 20 μACompatibilité : SIL3 / SC3, HART®
