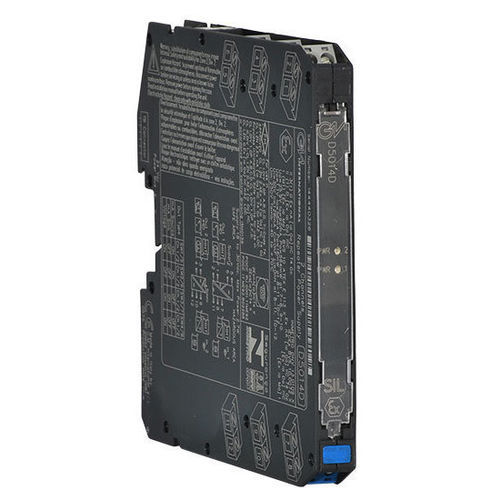

Répéteur de communication D5014D

d'interfacede courantATEX

Le module d'alimentation répéteur D5014 est une interface d'entrée analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 3 dans les systèmes liés à la sécurité pour les industries à haut risque. Il fournit une alimentation cc entièrement flottante pour alimenter les transmetteurs conventionnels à 2 fils 4-20 mA, actifs ou passifs, situés dans une zone dangereuse, et répète le courant dans un circuit flottant pour piloter une charge en zone sûre. Le module prend en charge la duplication du courant de sortie et autorise les signaux de communication bidirectionnels pour les appareils HART®.SIL3 / SC3Entrée depuis Zone 0/Div. 1Installation en Zone 2/Div. 22 NOMBRE DE VOIES entièrement indépendantsEntrée active-passive 4-20 mA, sortie source-puitsDuplication du courant de sortie disponibleCompatibilité HART®Résistant aux courts-circuits d'entrée et de sortieProgrammation facile par DIP SwitchHaute précisionIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux NOMBRE DE VOIES par unitéCaractéristiques / Spécifications techniques :Alimentation : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation électrique : 90 mA à 24 Vcc avec sortie 20 mA, typiqueDissipation de puissance : 1.35 W à 24 Vcc avec sortie 20 mA, typiqueEntrée : 4 à 20 mA (entrée auto-alimentée, chute de tension ≤ 0.5 V) ou 4 à 20 mA (courant Tx 2 fils limité ≈ 25 mA), plage de lecture 0 à 24 mATension de ligne de l'émetteur : 15.0 V typique, 14.5 V minimum, à 20 mASortie : 4 à 20 mA, au max. Charge de 550 Ω en mode source (conformité typique à 12 V); Vmin. 8 V à 0 Ω charge V max. Entrée 30 V sink mode, courant limité ≈ 25 mA ou 1 à 5 V sur shunt interne 250 Ω. Duplication du courant de sortie disponible (D5014D)Temps de réponse : 5 ms (changement par pas de 0 à 100 %)Précision d'étalonnage : ≤ ± 0.1 % FSRPrécision de linéarité : ≤ ± 0.05 % FSRTemp. influence : ≤ ± 0.01 % FSR sur zéro/étendue pour un changement de 1 °CTension d'essai : SI entrée/sortie 2.5 kV; IS In/Alimentation 2.5 kV; IS In/IS In 500 V; Sortie/Alimentation 500 V ; Sortie/Sortie 500 VTempérature de fonctionnement : –40 à +70 °CTempérature de stockage : –45 à +80 °CÉquipement : Appareils associés et matériel électrique anti-étincellesParamètres de sécurité : Uo = 25.9 V, Io = 92 mA, Po = 594 mW aux bornes 7-8, 9-10. Uo = 1.1 V, Io = 56 mA, Po = 16 mW aux bornes 8-11, 10-12. Ui = 30 V, Ii = 128 mA, Ci = 0 nF, Li = 0 nH aux bornes 8-11, 10-12. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °CMontage : Rail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automatePoids : environ 155 gConnexion : par borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG)Dimensions : Largeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm
