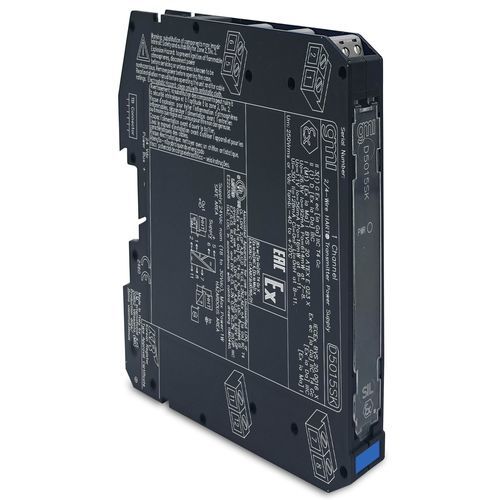

Répéteur de communication D5015SK

d'interfacede courantATEX

Le module d'alimentation répéteur D5015 est une interface d'entrée analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. Il fournit une alimentation CC entièrement flottante pour alimenter des transmetteurs conventionnels à 2 fils 4-20 mA, actifs ou passifs, situés dans une zone dangereuse, et répète le courant dans un circuit flottant pour piloter une charge en zone sûre. Le circuit permet des signaux de communication bidirectionnels, pour les appareils HART®.SIL2 / SC3Entrée depuis Zone 0/Div. 1Installation en Zone 2/Div. 2Entrée active-passive 4-20 mA, sortie source-puitsCompatibilité HART®Résistant aux courts-circuits d'entrée et de sortieHaute précisionIsolation à trois ports, entrée/sortie/alimentationCaractéristiques / Spécifications techniques :Alimentation : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation électrique : 40 mA à 24 Vcc avec sortie 20 mA, typiqueDissipation de puissance : 1.0 W à 24 Vcc avec sortie 20 mA, typiqueEntrée : 4 à 20 mA (courant Tx 2 fils limité ≈ 25 mA), plage de lecture 0 à 24 mATension de ligne de l'émetteur : 16.5 V minimum à 20 mASortie : 4 à 20 mA, charge max. 600 Ω en mode source ; Vmin. 2 V à 0 Ω charge ; V max. entrée 30 V en mode puits (résistance de charge maximale 600 Ω), courant limité à ≈ 25 mATemps de réponse : 5 msPrécision d'étalonnage : ≤ ± 20 μAPrécision de linéarité : ≤ ± 10 μAInfluence de la température : ≤ ± 2 μA/°CIsolation : Tension d'essai SI entrée/sortie 2.5 kV ; IS In/Alimentation 2.5 kV ; IS In/IS In 500 V ; Sortie/Alimentation 500 V ; Sortie/Sortie 500 VTempérature de fonctionnement : –40 à +70 °CTempérature de stockage : –45 à +80 °CÉquipement : Appareils associés et matériel électrique anti-étincellesParamètres de sécurité : Uo = 26.8 V, Io = 92 mA, Po = 614 mW aux bornes 7-8. Uo = 1.1 V, Io = 56 mA, Po = 16 mW aux bornes 8-11. Ui = 30 V, Ii = 128 mA, Ci = 0 nF, Li = 0 nH aux bornes 8-11. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °CMontage : Rail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automatePoids : environ 130 gConnexion : par borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG)Dimensions : Largeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mmNombre de voies : 1Statut : Actif
