Module portique linéaire à vis à billes FSK30IS-LX

cartésien

Présentation

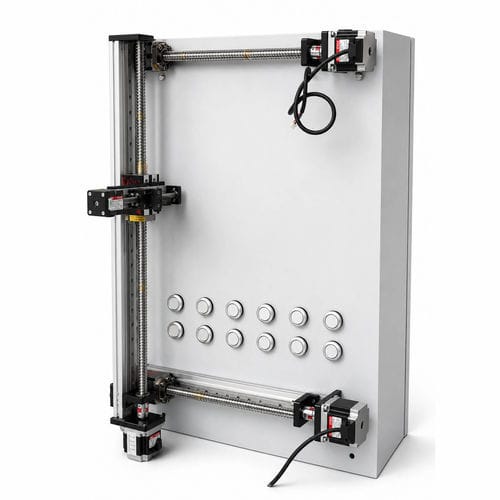

Un portique 3 axes déplace la sonde de test pour atteindre avec précision les boutons et points de test des armoires de commande afin d'effectuer des pressages automatiques, des vérifications fonctionnelles et des tests cycliques. La conception modulaire permet de personnaliser les courses, la disposition et les interfaces de fixation pour améliorer le débit d'inspection et la répétabilité.

Points clés

• Portique 3 axes avec actionneurs à vis à billes pour un positionnement précis de la sonde
• Architecture modulaire et configurable pour répondre aux exigences de course et d'agencement
• Conçu pour le pressage automatique, la vérification fonctionnelle et les cycles de test répétés
• Répétabilité élevée (±0,02 mm) et vitesse configurable jusqu'à 300 mm/s selon la configuration

Spécifications standard / exemples

• Série / modèle : FSK30IS-LX
• Type d'entraînement : vis trapézoïdale (variantes à vis à billes disponibles)
• Course exemple : X 700 mm / Y 500 mm / Z 50 mm
• Plage de course (gamme) : 50 mm – 12 000 mm
• Précision de repositionnement : ±0,02 mm
• Précision de position : 0,02 mm
• Vitesse max : 300 mm/s
• Charge max (exemple) : 3 kg ; gamme 3–180 kg

Informations supplémentaires
Configurations multi-modules disponibles pour augmenter la course ou ajouter des axes. Convient aux postes d'inspection et de test en électronique, panneaux de contrôle incendie et armoires industrielles. Contrôleurs et kits de fixation optionnels pour intégration aux systèmes d'essai automatisés.

Caractéristiques techniques

• Configuration : table de positionnement portique 3 axes (X, Y, Z)
• Série / modèle : FSK30IS-LX
• Mécanisme d'entraînement : vis trapézoïdale / options vis à billes
• Personnalisation : courses, agencements, capacités de charge et interfaces de contrôle configurables
• Applications typiques : pressage automatique, tests fonctionnels et cycliques d'armoires de commande, inspection PCB, intégration en lignes d'assemblage
