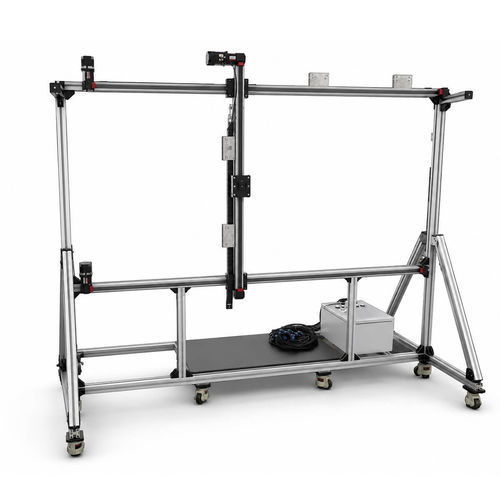

Platine de positionnement à portique FPB45IS-VIE

linéaireXYZmotorisée

Présentation
Module de portique à courroie de distribution à double arbre FPB45 pour systèmes de prise de vue de caméras en mouvement. Deux arbres jumeaux à haute rigidité assurent un mouvement fluide et sans vibrations pour des images nettes. L'entraînement par courroie à faible bruit et à grande vitesse permet une commutation de tir flexible. Course réglable avec positionnement précis par servomoteur, chargement stable de la caméra pour des prises de vue dynamiques de produits, suivi vidéo court et time-lapse industriel. Montage facile, solution de prise de vue coulissante professionnelle et économique.

Caractéristiques produit (extrait)
Course personnalisée : axe X 1400 mm, axe Y 1000 mm
Précision de positionnement répétée : ±0,02 mm

• Série : FPB45IS-VIE
• Plage de course : 100 mm - 3900 mm
• Précision de la position : 0,05 mm
• Vitesse maximale : 2000 mm/s
• Charge maximale : 15 kg

Paramètres généraux du système
Précision de position (mm) : ±0,05
Diamètre de la vis de type échelle (mm) : 70
Temps d'accélération et de décélération (s) : 0,5

Moteur servomoteur 400 W — performances selon configuration
Horizontal — Charges (kg) : 2 / 4 / 6 / 8 / 10 / 12 / 14 / 15 — Vitesse maximale (mm/s) : 2000 / 2000 / 2000 / 2000 / 2000 / 2000 / 2000 / 2000
Verticale — Charges (kg) : 2 / 4 / 6 / 8 / 10 — Vitesse maximale (mm/s) : 2000 / 2000 / 2000 / 2000 / 1500
Montage latéral — Charges (kg) : 2 / 4 / 6 / 8 / 10 — Vitesse maximale (mm/s) : 2000 / 2000 / 2000 / 2000 / 2000
Levage — Charges (kg) : 2 / 4 / 6 / 8 / 10 — Vitesse maximale (mm/s) : 2000 / 2000 / 2000 / 2000 / 2000

Moteur pas à pas 5756 (courant de 4 A) — performances selon configuration
Horizontal — Charges (kg) : 2 / 4 / 6 / 8 / 10 / 12 / 14 / 15 — Vitesse maximale (mm/s) : 1000 / 1000 / 800 / 800 / 600 / 600 / 500 / 500
Levage — Charges (kg) : 2 / 4 / 6 / 8 / 10 — Vitesse maximale (mm/s) : 1000 / 800 / 800 / 600 / 400
Montage latéral — Charges (kg) : 2 / 4 / 6 / 8 / 10 — Vitesse maximale (mm/s) : 1000 / 800 / 800 / 600 / 400
Verticale — Charges (kg) : 1 / 2 / 3 — Vitesse maximale (mm/s) : 800 / 600 / 300

dB : ≤ 65 dB

Images et médias
Image principale et images supplémentaires disponibles illustrant le module et ses variantes.

Caractéristiques / spécifications techniques

• Série : FPB45IS-VIE
• Type : module de portique à courroie, double arbre
• Plage de course standard : 100 mm – 3900 mm (course personnalisable, exemple X 1400 mm / Y 1000 mm)
• Précision de positionnement répétée (exemple application caméra) : ±0,02 mm
• Précision générale du système : ±0,05 mm
• Diamètre de la vis de type échelle : 70 mm
• Temps d'accélération/décélération : 0,5 s
• Vitesse maximale (configurations servomoteur) : jusqu'à 2000 mm/s
• Charge maximale indiquée : jusqu'à 15 kg (selon configuration et montage)
• Niveau sonore : ≤ 65 dB
• Motorisation compatible : servomoteur 400 W ou moteur pas à pas 5756 (4 A)
