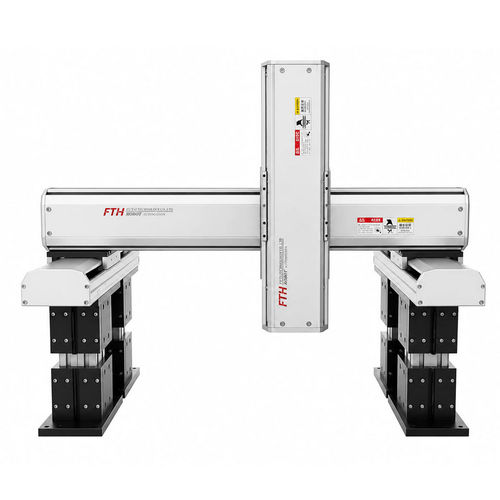

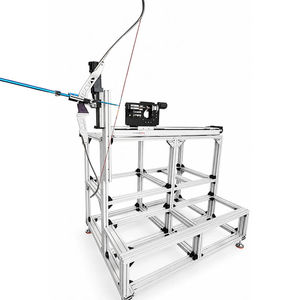

Platine de positionnement XYZ FTH14

à moteur linéaireélectriqueà servomoteur linéaire

Description courte
Le FTH14 est une unité de transmission centrale pour machines à graver, équipée d'une vis à billes et d'un guide linéaire de haute précision (précision de positionnement répétitive ±0,01 mm) et d'une base surélevée en aluminium de 300 mm. Sa structure semi-fermée résiste à la poussière et aux copeaux, réduisant ainsi la maintenance d'environ 60 % pour une fiabilité et une rentabilité supérieures.

Caractéristiques générales et utilisations

• Module linéaire à double voie développé par FUYU, largeur de module : 135 mm, fonctionnement fluide et grande stabilité.
• Précision de positionnement répétée : ±0,02 mm (mentionnée également dans la description générique du module double voie).
• Faible niveau sonore et haute capacité de charge.
• Applications typiques : systèmes automatisés de positionnement, serrage et manutention, assemblage électronique, injection et remplissage de liquides, soudage par points, insertion et positionnement de circuits imprimés et boîtiers, positionnement et mise en place de colonnes complètes.

Détails de l'unité FTH14

• Modèle cité : FTH14
• Série indiquée : FTH14IS-H
• Course personnalisée : axe X 300 mm, axe Y 700 mm, axe Z 300 mm
• Plage de course disponible : 50 mm - 1250 mm
• Largeur du module : 135 mm
• Précision de positionnement répétée : ±0,01 mm (dans la description principale) ; mention également de 0,02 mm comme précision répétée pour le module double voie
• Plomb disponible : 5 / 10 / 20 mm
• Plage de vitesses : 250 / 500 / 1000 mm/s²
• Capacité de charge horizontale : 110 / 90 / 40 kg
• Capacité de charge verticale : 30 / 25 / 10 kg

Avantages structurels

• Base en aluminium surélevée (300 mm) pour rigidité et facilité d'intégration.
• Structure semi-fermée offrant protection contre poussières et copeaux, réduction de maintenance et meilleure durabilité.

Caractéristiques / spécifications techniques

• Modèle : FTH14
• Série : FTH14IS-H
• Plage de course : 50 mm - 1250 mm
• Course personnalisée exemple : X 300 mm, Y 700 mm, Z 300 mm
• Largeur du module : 135 mm
• Plomb : 5 / 10 / 20 mm
• Plage de vitesses : 250 / 500 / 1000 mm/s²
• Précision de positionnement répétée : ±0,01 mm (indiqué pour FTH14) ; ±0,02 mm (indiqué pour le module linéaire double voie)
• Capacité de charge horizontale : 110 / 90 / 40 kg
• Capacité de charge verticale : 30 / 25 / 10 kg
