Guide linéaire à vis à billes FTH14FSK80FSK40IS-TMcompact2 axeshaute performance
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- à vis à billes
- Autres caractéristiques
- haute précision, compact, à servomoteur, de haute rigidité, silencieux, à vitesse de déplacement élevée, 2 axes, pour vérin électrique, haute performance
Description

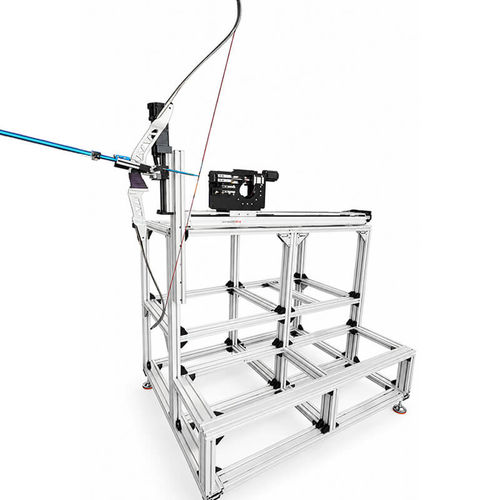

Description : Le testeur de tir à l'arc FTH14, FSK80 et FSK40 est désormais automatisé. Il est équipé de mécanismes automatiques de tension et de déclenchement, d'une course de 100 mm et supporte une charge maximale de 10 kg. Il prend en charge le serrage automatique, les tests cycliques et la collecte de données pour un fonctionnement sans surveillance.
Course et précision : Course personnalisée : FSK80 – 100 mm, FSK40 – 50 mm, FTH14 – 1300 mm. Précision de positionnement répétée (modèles FTH14/FSK80/FSK40) : ±0,01 mm. Le module linéaire à double voie présente une précision de positionnement répétée annoncée de ±0,02 mm.
Applications
Description du module : Le module linéaire à double voie développé par FUYU, d'une largeur de 14 cm, offre un fonctionnement fluide, une grande stabilité, un faible niveau sonore et une capacité de charge élevée. Il est conçu pour des applications industrielles exigeantes de positionnement répétable.
Caractéristiques / spécifications techniques
Course et précision : Course personnalisée : FSK80 – 100 mm, FSK40 – 50 mm, FTH14 – 1300 mm. Précision de positionnement répétée (modèles FTH14/FSK80/FSK40) : ±0,01 mm. Le module linéaire à double voie présente une précision de positionnement répétée annoncée de ±0,02 mm.
Applications
- Systèmes automatisés de positionnement, serrage et manutention
- Assemblage électronique
- Injection et remplissage de liquides
- Soudage par points
- Insertion et positionnement de cartes de circuits imprimés et de boîtiers de plaquettes
- Positionnement et mise en place de colonnes complètes
Description du module : Le module linéaire à double voie développé par FUYU, d'une largeur de 14 cm, offre un fonctionnement fluide, une grande stabilité, un faible niveau sonore et une capacité de charge élevée. Il est conçu pour des applications industrielles exigeantes de positionnement répétable.
Caractéristiques / spécifications techniques
- Série : FTH14 FSK80 FSK40 IS-TM
- Plage de course : 50 mm - 1250 mm
- Largeur du module : 135 mm
- Précision de positionnement répétée : 0,02 mm
- Plomb : 5 / 10 / 20 mm
- Plage de vitesses : 250 / 500 / 1000 mm/s²
- Capacité de charge horizontale : 110 / 90 / 40 kg
- Capacité de charge verticale : 30 / 25 / 10 kg
VIDÉO
