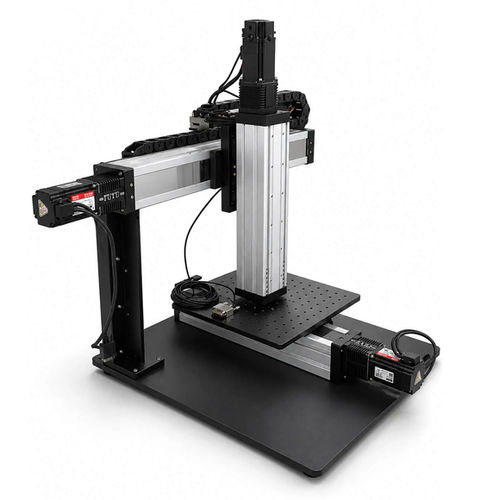

Platine de positionnement XYZ FSL80IS-LT

motoriséeélectriquemultiaxe

Présentation du produit
Le système à liaison X/Y/Z permet une couverture complète de la pièce pour la numérisation laser, la mesure de contours et l'inspection de surface. Une poutre rigide à double colonne garantit une stabilité de mouvement. L'axe Z offre un réglage rapide de la hauteur pour s'adapter à différents capteurs et échantillons, avec une précision de positionnement répétable de ±0,01 mm. La base multi-perforée permet une fixation flexible des pièces de tailles variées. Course typique de la série : 50–1050 mm, vitesse maxi 200 mm/s, charge maxi 70 kg.

Applications

• Numérisation laser et mesure de contours
• Inspection de surface et contrôle visuel
• Mesure de précision et positionnement de capteurs/outils en lignes automatisées

Fabricant et certifications
FUYU Technology conçoit et fabrique des systèmes de mouvement linéaire modulaires : actionneurs à vis à billes, modules à courroie, platines XYZ, systèmes portiques, servovérins, guidages linéaires, pinces électriques et contrôleurs multi-axes pour robots cartésiens. L'entreprise détient plusieurs brevets et dispose de certifications usine telles qu'ISO9001:2015, RoHS, CE, FCC et TUV. Intégration OEM et solutions personnalisées disponibles.

Caractéristiques techniques

• Série : FSL80IS-LT
• Plage de course : 50 mm – 1050 mm
• Précision de répétition / position : ±0,01 mm (répétabilité) / précision de position : 0,01 mm
• Vitesse maximale : 200 mm/s
• Charge maximale : 70 kg
• Structure : liaison X/Y/Z avec poutre rigide à double colonne
• Base : base multi-perforée pour fixation flexible de pièces
• Conception modulaire : système configurable jusqu'à 12000 mm ; précision et capacité de charge variables selon configuration
