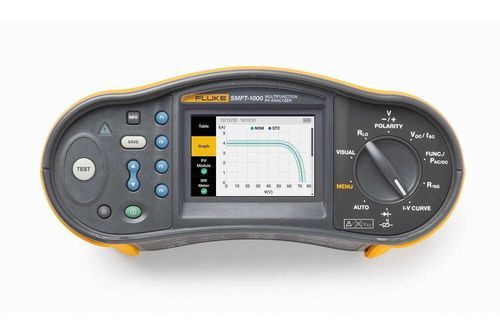

Testeur d'isolement SMFT-1000

de massede performancesécurité

Résumé
Le kit SMFT-1000 est un analyseur PV multifonction destiné à l'installation, la mise en service et l'inspection périodique des systèmes photovoltaïques jusqu'à 1000 V CC. Le kit intègre le tracé I‑V sur site, des séquences d'essais sécurité et performance conformes IEC 62446-1, et la mesure d'irradiance sans fil via l'IRR2‑BT. La compatibilité Fluke TruTest™ permet l'importation de bases de données, la création de rapports et la comparaison historique des mesures.

Principales fonctionnalités

• Solution de test tout-en-un pour les flux IEC 62446-1 Catégorie 1 et Catégorie 2
• Trazado I‑V sur site avec comparaison en direct aux données fabricant
• Mesure Voc jusqu'à 1000 V CC et courant jusqu'à 20 A CC (mode courant opérationnel pour modules haute efficacité)
• Inclut le capteur d'irradiance sans fil IRR2‑BT et prise en charge de la pince i100 AC/DC
• Exportation de données et génération de rapports via Fluke TruTest™

Présentation du produit
Le SMFT-1000 est conçu pour les techniciens PV et équipes de maintenance. Il propose des séquences guidées à l'écran, un mode de test automatique (avec ou sans test d'isolement) et un écran couleur affichant les courbes I‑V pendant les mesures. L'intégration TruTest™ facilite la configuration à partir d'une large base de panneaux et la production de rapports standardisés.

Fonctions critiques de test

• Séquence de sécurité IEC 62446-1 Catégorie 1 : résistance du conducteur de protection (Rpe), Voc, courant de court‑circuit / courant opérationnel (Isc / operating current), résistance d'isolement (Rins), polarité
• Tests de performance IEC 62446-1 Catégorie 2 : tracé I‑V avec mesure simultanée d'irradiance et température du module, saisie de l'inclinaison et de l'orientation
• Mesure du courant opérationnel pour modules ≳19 % rendement (utiliser la pince i100 si nécessaire)

Application Fluke TruTest™ Solar Database
L'application TruTest™ s'intègre au SMFT-1000 pour importer les spécifications fabricant depuis une base de données étendue (120 000+ panneaux), accélérant la configuration des tests I‑V et la génération de rapports clients.

Contenu du kit (inclus)

• Mochila professionnelle Fluke SMFT-1000-BP
• Analyseur PV multifonction SMFT-1000 (sangle, pack fusibles, adaptateur IRDA optique→USB, adaptateur zéro)
• Mesureur d'irradiance sans fil IRR2‑BT Pro (sonde de température 80PR‑IRR, support de montage)
• Pince i100 AC/DC 100 A (jeu d'aimants TPAK)
• Sonde de test TP1000 avec bouton distant
• Jeu de câbles TL1000, TL1000‑MC4, câble sur enrouleur TL1000/30M, jeu d'accoupleurs
• Valise de transport rigide

Usage terrain et ergonomie
Le mode Auto Test et les instructions guidées réduisent les erreurs de configuration sur site. L'IRR2‑BT transmet irradiance et température en temps réel et enregistre localement jusqu'à 17 heures en cas de perte de liaison pour synchronisation ultérieure.

Caractéristiques clés

• Résistance du conducteur de protection (Rpe) : affichage 0,00–19,99 Ω (mesure 0,20–19,99 Ω), résolution 0,01 Ω, exactitude ±(2% + 2 digits)
• Voc (tension circuit ouvert) : mesure jusqu'à 1000 V CC ; résolution 0,1 V (≤99,9 V) / 1 V (≥100 V) ; exactitude ±(0,5% + 2 digits)
• Isc (court‑circuit / courant opérationnel) : plage mesure 0,2–20,0 A, résolution 0,1 A, exactitude ±(1% + 2 digits) ; pour modules >~19% rendement, mesure du courant opérationnel
• Résistance d'isolement (Rins) : plages jusqu'à 999 MΩ (ex. 0,20–99,99 MΩ résol. 0,01 MΩ ; exactitude ±(5% + 5 digits))
• Tracé I‑V : affichage et comparaison avec la courbe fabricant ; précision nominale pour modules jusqu'à ~19% d'efficacité (voir guide pour modules à rendement supérieur)
• Général : dimensions ≈ 10 × 25,0 × 12,5 cm ; poids ≈ 1,4 kg ; alimentation 6 × AA ; température fonctionnement 0 °C–50 °C ; sécurité IEC 61010, CAT III 1000 V CC / CAT III 700 V CA
