Localisateur de défauts pour câbles GFL-1500

pour applications solaires

Présentation
Le Fluke GFL-1500 est un localisateur de défauts de mise à la terre solaire en trois modules (émetteur, récepteur, pince de traçage) conçu pour identifier et localiser rapidement les défauts de mise à la terre actifs dans les champs photovoltaïques. Il injecte un signal traçable dans le chemin de défaut pour permettre un repérage rapide et sans contact depuis un point de test central jusqu'au point exact du défaut, réduisant le temps de dépannage et l'exposition aux risques électriques.

Technologie FaultTrack™
FaultTrack™ détecte les défauts actifs et génère un signal traçable à travers le chemin du défaut afin que les techniciens puissent suivre le signal depuis l'émetteur jusqu'au point précis de défaillance. Le système permet d'identifier le combiner, la branche ou la chaîne défectueuse même lorsque la documentation du site est incomplète.

Facilité d'utilisation et flux de travail
Conçu pour l'intervention sur le terrain : déploiement depuis un point de test central sans déconnexion répétée des conducteurs. Le récepteur et la pince permettent d'identifier rapidement la branche ou le combiner concerné et de tracer à l'intérieur d'une chaîne pour localiser le module ou la connexion défectueuse.

Sécurité et conformité
Compatible avec architectures PV jusqu'à 1500 V CC. Émetteur et récepteur : CAT III 1500 V CC / CAT IV 600 V. Pince : usage sans contact sur conducteurs isolés jusqu'à 1500 V. Respecter les normes et procédures de sécurité applicables sur site.

Principales fonctions

• Localiser les défauts de mise à la terre actifs dans les systèmes PV
• Signal traçable sans contact pour réduire le temps de dépannage
• Fonctions d'analyse, traçage des défauts, détection de circuit ouvert et cartographie
• Émetteur et récepteur classés CAT III 1500 V CC / CAT IV 600 V
• Kit terrain : émetteur, récepteur et pince de traçage

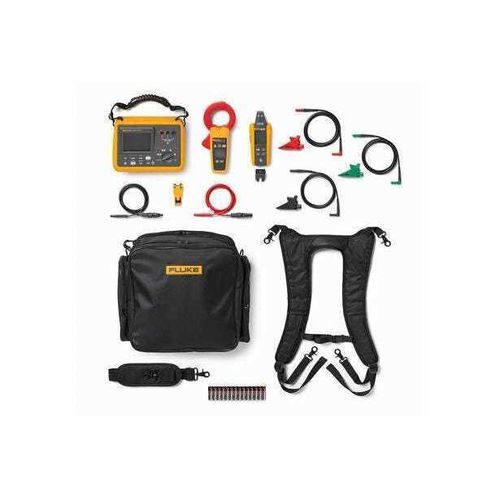

Inclus dans la boîte

• Émetteur GFL-1500
• Récepteur GFL-1500
• Pince de traçage GFL-1500
• Cordons de test MC4, 1500 V
• Pinces crocodile
• Outil de déverrouillage MC4
• Mallette souple et bandoulière type sac à dos
• Piles AA alcalines (14)

Remarques d'utilisation
Adapté aux centrales photovoltaïques et installations commerciales. La pince permet d'identifier sans contact le combiner ou la chaîne défaillante en présence de bruit et de suivre le signal à l'intérieur d'une chaîne pour localiser précisément le défaut. Respecter les consignes de sécurité lors d'interventions sur équipements sous tension.

Caractéristiques techniques

• Catégorie de mesure : Émetteur & Récepteur = CAT III 1500 V CC / CAT IV 600 V ; Pince = usage sur conducteurs isolés jusqu'à 1500 V
• Tension de fonctionnement : 1500 V CC / 600 V CA (émetteur/récepteur) ; pince usage sans contact sur conducteurs isolés jusqu'à 1500 V
• Fréquences du signal de traçage : DÉFAUT & CARTE = 6,25 kHz ; OUVERT = 32,764 kHz
• Indications du signal : Émetteur = affichage graphique + bip ; Récepteur = affichage numérique, barre, bip, LED ; Pince = indication courant AC
• Sortie courant signal (typ.) : Array HIGH 30 mA RMS ; Array LOW 6 mA RMS ; Unit HIGH 120 mA RMS ; OPEN Unit HIGH 100 mA RMS ; OPEN Unit LOW 30 mA RMS
• Tension signal (circuit ouvert, typ.) : Unit HIGH 30 V RMS ; OPEN Unit LOW 25 V RMS
• Plage tension / résolution (ANALYSE) : 0–1500 V CC, résolution 1 V (pas de mesure si forte capacitance/résistance détectée)
• Plages de résistance (ANALYSE) : ≈ <5 kΩ (DÉFAUT), ≈ 10 kΩ (DÉFAUT), ≈ 50 kΩ, ≈ 100 kΩ, ≈ 500 kΩ, >1 MΩ
• Portée détection (typ.) : FAULT & MAP Mode Array max air 4,75 m ; Unit Mode max air 5,9 m ; OPEN Unit Mode max air 2,7 m
• Courant AC (pince) : plage 150 mA ; résolution 0,1 mA ; diamètre conducteur max 61 mm
• Écrans : Émetteur & Récepteur = LCD graphique ; Pince = LCD segment. Éclairage frontal et rétro-éclairage selon composant
• Environnement : Température fonctionnement émetteur/récepteur -20 °C à 50 °C ; pince -10 °C à 50 °C ; altitude fonctionnement 0–3000 m ; stockage 0–12 000 m
• Protection / mécanique : Émetteur non-opérant IP54 ; Récepteur IP54 ; Pince IP30 (mâchoire fermée). Test de chute 1 m
• Protection transitoire : 10 kV (1,2/50 μs) sur unités concernées
• Alimentation : Émetteur 8×AA ; Récepteur 4×AA ; Pince 2×AA (alcaline ou NiMH)
• Autonomie piles (typ.) : Émetteur Array FAULT/MAP ≈15 h ; modes unité ≈8–15 h ; Récepteur ≈16 h ; Pince >150 h (sans rétro-éclairage/spot)
• Dimensions & Poids (avec piles) : Émetteur ≈244×180×106 mm ≈2,04 kg ; Récepteur ≈183×75×43 mm ≈0,27 kg ; Pince ≈257×116×46 mm ≈0,6 kg
