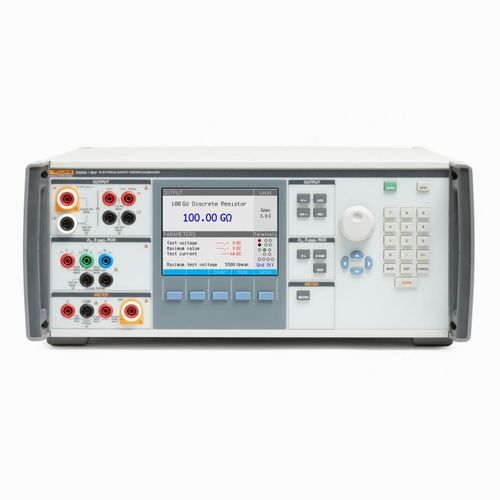

Calibrateur multifonction 5322A series
de tensionde courantde boucle

Calibrateur multifonction - 5322A series - Fluke Calibration - de tension / de courant / de boucle

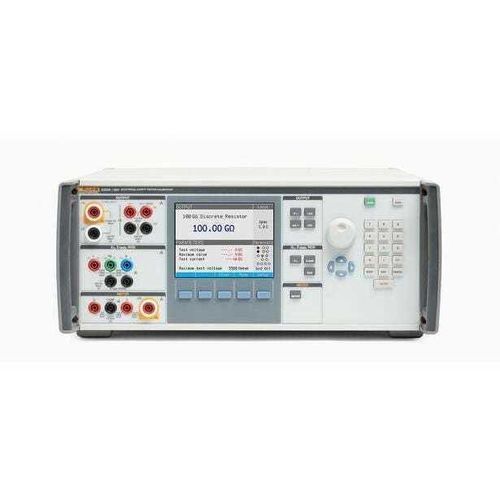

Calibrateur multifonction - 5322A series - Fluke Calibration - de tension / de courant / de boucle
Calibrateur multifonction - 5322A series - Fluke Calibration - de tension / de courant / de boucle - image - 2
Calibrateur multifonction - 5322A series - Fluke Calibration - de tension / de courant / de boucle - image - 3
Calibrateur multifonction - 5322A series - Fluke Calibration - de tension / de courant / de boucle - image - 4
Calibrateur multifonction - 5322A series - Fluke Calibration - de tension / de courant / de boucle - image - 5
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Grandeur physique
multifonction, de tension, de courant, de boucle, anti-effraction, d'impédance
Options
portable, manuel
Température

Max: 28 °C
(82 °F)

Min: 18 °C
(64 °F)

Tension

115 V, 230 V

Description

Présentation
  • Le Fluke Calibration 5322A est un calibrateur multifonction pour testeurs électriques qui regroupe plusieurs fonctions d'étalonnage dans un seul appareil, remplaçant résistances discrètes, boîtes de décades et montages dédiés habituellement utilisés pour les étalonnages de testeurs de sécurité électrique.
  • Conçu pour augmenter le débit en laboratoire et en production — jusqu'à 4× plus rapide lorsqu'il est automatisé avec le logiciel MET/CAL par rapport aux méthodes manuelles multiproduits.


Fonctions clés
  • Permet l'étalonnage d'un large éventail de testeurs : hipot AC/DC, testeurs d'isolement (mégaohm), testeurs de courant de fuite, testeurs d'installation multifonctions, testeurs d'appareils portables (TAP/PAT), testeurs de continuité et de liaison à la terre, testeurs d'impédance de boucle/ligne et testeurs RCD/GFCI.
  • Sorties de résistance haute tension à réglage continu pour l'étalonnage d'isolement : 10 kΩ à 100 GΩ à 1,5 kV (extensible à 10 TΩ avec multiplicateur R externe et diviseur 10 kV inclus).
  • Simulation de courant de fuite pour méthodes direct/contact, différentiel et substitution avec résolution 10 µA (0,1 mA à 30 mA).
  • Sources de faible résistance de précision pour continuité et liaison à la terre : 100 mΩ à 10 kΩ (modes 2 fils et 4 fils ; option 10 mΩ disponible).
  • Sorties d'impédance de boucle/ligne avec 16 résistances haute puissance, mode Scan et compensation active de boucle optionnelle (VLC) pour compenser l'impédance résiduelle (mode COMP jusqu'à 2 Ω).
  • Simulation et mesure RCD/GFCI : étalonnage du courant et du temps de déclenchement sur plusieurs modes (0,5×I, 1×I, 1,4×I, 2×I, 5×I et modes PAT) avec haute résolution et faibles incertitudes.
  • Étalonnage et mesure de tension Hipot AC/DC jusqu'à 5 kV intégré ; diviseur 10 kV inclus et sonde caractérisée 40 kV en option pour applications haute tension.
  • Option VLC : source AC/DC 600 V de précision et mode actif synchronisé pour réduire les interférences.


Interface et commandes
  • Grand afficheur couleur lumineux avec codage couleur pour valeurs générées (bleu) et mesurées (rouge) et affichage des bornes actives.
  • Touches de menu contextuelles, clavier numérique et molette de commande pour saisie et sélection précises.
  • Aide graphique accessible via la touche Mode pour guider les connexions et procédures.


Accessoires inclus et options
  • Multiplicateur R externe pour étendre le sourcing haute résistance jusqu'à 10 TΩ pour essais à 10 kV.
  • Adaptateur RCD PAT inclus pour connexions sûres aux types de prises régionales.
  • Diviseur 10 kV externe inclus pour mesures jusqu'à 10 kV ; sonde 40 kV caractérisée disponible en option.
  • Accessoires optionnels : 5322A‑LOAD (charge haute résistance 5 kV), VLC (source 600 V et compensation de boucle), flight case, kit rack.


Modèles
  • 5322A — modèle de base (résistance 1,5 kV).
  • 5322A/5 — avec sorties de résistance haute tension 5 kV.
  • 5322A/VLC — avec source 600 V et compensation active de boucle.
  • 5322A/40 — compatible avec sonde 40 kV caractérisée.
  • Combinaisons disponibles (ex. 5322A/5/VLC, 5322A/VLC/40, 5322A/5/40, 5322A/5/VLC/40).


Applications
  • Étalonnage en laboratoire d'appareils d'isolement, hipot, courant de fuite, RCD/GFCI, TAP/PAT, impédance de boucle/ligne, liaison à la terre et multimètres basse résistance.
  • Bancs de test de production et laboratoires d'étalonnage nécessitant un instrument unique multifonction pour réduire le temps, l'encombrement et la variabilité des étalonnages.


Panneau avant/arrière — points forts
  • Afficheur couleur et touches soft pour fonctionnement piloté par mode ; affichage des bornes actives.
  • Molette de réglage et clavier numérique pour entrée rapide et précise ; guide graphique de connexion à l'écran.
  • Interfaces de communication IEEE‑488 et USB pour intégration à des systèmes d'automatisation et MET/CAL.


Spécifications techniques (extraits)
  • Niveau de confiance des spécifications : 99 % ; intervalle d'étalonnage : 1 an.
  • Alimentation : 115/230 V AC (50/60 Hz) +10 % / −14 % ; consommation max. 1250 VA.
  • Environnement : chauffe 15 min ; fonctionnement 18 °C à 28 °C ; stockage −10 °C à 50 °C ; altitude fonctionnement jusqu'à 3050 m ; humidité relative <80 % à 28 °C (>10 GΩ spécifié <70 %).
  • Dimensions : 430 × 555 × 170 mm ; Poids : ~20 kg.
  • Source basse résistance : 100 mΩ à 10 kΩ (+ 10 mΩ valeur unique) ; sortie 4‑fils minimale 1 mΩ.
  • Source haute résistance 1,5 kV : 10 kΩ à 10 GΩ (+ 100 GΩ valeur unique) ; option 5,5 kV : 10 kΩ à 100 GΩ.
  • Mesure tension d'essai : 0 V à 5500 V DC.
  • Source résistance liaison terre : 1 mΩ à 1700 Ω.
  • Source boucle/ligne : 25 mΩ à 1700 Ω ; mode COMP (VLC) compense jusqu'à 2 Ω ; résolution 1 mΩ.
  • Source courant de fuite : 0,1 mA à 30 mA ; incertitudes selon mode (ex. passif/diff/subst ±(0,3 % réglage + 2 µA)).
  • RCD : plages de courant et temps de déclenchement multiples ; temps 10 à 5000 ms, incertitudes faibles.
  • Entrées multimètre : V jusqu'à 1100 V ; HV jusqu'à 5000 V ; COM‑PE tenue 2200 V pk.
  • Courant AC/DC : 0 à 20 A continu ; 20–30 A jusqu'à 5 minutes.
  • Options : multiplicateur R, diviseur 10 kV, sonde 40 kV, 5322A‑LOAD, VLC, adaptateur RCD PAT, rack, flight case.
