Référence de tension 732C

Présentation

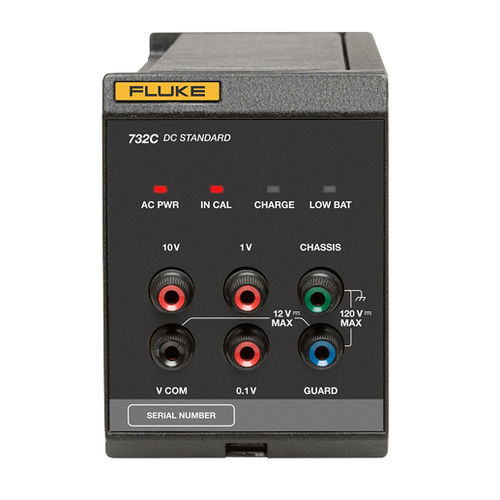

Le 732C est un étalon portable de tension continue fournissant des sorties 10 V, 1 V et 0,1 V. Le 734C est un système largeur rack à 4 cellules regroupant quatre unités 732C indépendantes mécaniquement et électriquement pour assurer redondance, comparaisons et transfert de référence.

Principales fonctions

• Référence de tension directe destinée aux laboratoires d'étalons primaires et secondaires ; conforme RoHS.
• Sorties distinctes 10 V, 1 V et 0,1 V ; pas de diviseurs externes nécessaires pour les tensions inférieures.

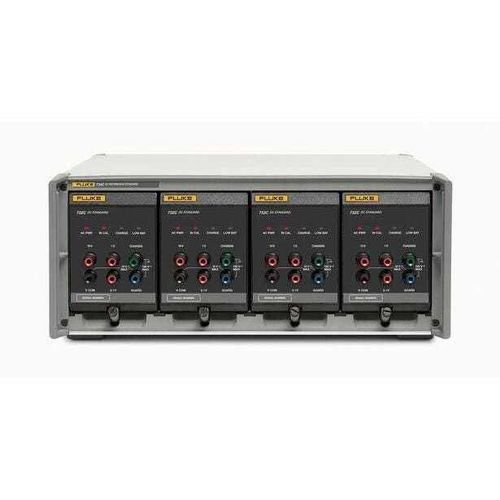

• 734C : quatre modules 732C indépendants dans un boîtier rack pour redondance et transfert sécurisé.
• Traçabilité par rapport aux normes nationales et à la matrice Josephson 10 V de Fluke Calibration.

Avantages et cas d'utilisation

• Redondance et comparaisons : l'architecture à quatre unités permet de détecter les dérives et d'assurer une disponibilité continue de la référence.
• Portabilité : chaque 732C est compact (~5,91 kg) avec batterie interne (standard ≥72 heures ; option batterie externe jusqu'à 210 heures) pour interventions sur site.
• Compatibilité : le 734C accepte des combinaisons de modèles 732B et 732C ; les unités peuvent être expédiées « chaudes » ou « froides » selon les besoins.
• Cas d'usage : maintien d'un étalon primaire en laboratoire, étalonnage d'artéfacts, transferts sur site et support d'étalonnage d'appareils.

Sélection des modèles

• Modèles de base : expédiés « cold » (hors tension), caractéristiques de stabilité standard.
• Modèles Select / caractérisés : expédiés sous tension avec données de caractérisation de dérive ; stabilité long terme améliorée à 10 V.
• Configurations 734C : 4 cellules Base et 4 cellules Select disponibles pour s'adapter aux processus de laboratoire.

Fonctionnement et maintenance

• Les unités peuvent être expédiées sous tension (pour traçabilité continue) ou hors tension ; les modèles caractérisés fournissent des données de dérive.
• Fluke Calibration propose des services de calibration traçables aux normes nationales et à la matrice Josephson, et fournit valeurs et performances prédites pour chaque sortie 10 V.
• Utiliser de préférence dans des environnements contrôlés avec bonne mise à la terre et blindage pour obtenir les meilleures performances.

Tables de spécifications clés
Alimentation secteur (732C)
Configuration de la tension de ligne | Tension acceptée | Fréquence acceptée
100 V | 90 V–110 V | 50 Hz / 60 Hz
120 V | 108 V–132 V | 50 Hz / 60 Hz
220 V | 198 V–242 V | 50 Hz / 60 Hz
240 V | 216 V–264 V | 50 Hz / 60 Hz

Stabilité (± µV/V)
Tension de sortie | 30 jours | 90 jours | 1 an
10 V | 0,3 | 0,8 | 2,0
1 V | 0,6 | 1,2 | 3,0
0,1 V | 1,2 | 2,9 | 9,8

Sélectionner la stabilité (Select)
Tension de sortie | 30 jours | 90 jours | 1 an
10 V | 0,3 | 0,8 | 1,0
1 V | 0,6 | 1,2 | 2,5
0,1 V | 1,2 | 2,9 | 8,0

Bruit aux bornes de sortie (± µV/V, 0,01 Hz–10 Hz rms)
Tension de sortie | S1 (± µV/V) | Sra (± µV/V) | Bruit rms (µV/V)
10 V | 0,07 | 0,05 | 0,06
1 V | 0,16 | 0,14 | 0,15
0,1 V | 1,4 | 1,3 | 1,0

Courant et impédance de sortie
Tension de sortie | Limite du courant | Impédance de sortie
10 V | 12 mA (opération sur batterie : courant total ≤0,1 mA recommandé) | ≤1 mΩ
1 V | 1,2 mA | ≤1 mΩ
0,1 V | 20 pA | ≤100 Ω

Hystérésis / rétablissement (10 V)
Période hors tension | Évolution sortie 10 V (± µV/V)
≤ 10 min | 0,1
10 min à 24 h | 0,25
24 h à 14 jours | 0,25

Coefficient de température (15 °C à 35 °C)
Tension de sortie | Coefficient (± µV/V / °C)
10 V | 0,04
1 V | 0,1
0,1 V | 0,2

Effet altitude
Tension de sortie | Variation (± µV/V par 1000 ft / 305 m)
10 V | 0,05
1 V | 0,09
0,1 V | 0,18

Environnement et mécanique (résumé)
Fonctionnement spécifié : 15 °C à 35 °C ; humidité relative 0 %–90 % à 28 °C (sans condensation) ; altitude 0–1 830 m. Stockage (batterie retirée) : −40 °C à 50 °C ; altitude 0–12 200 m. Isolation : résistance >10 000 MΩ ; capacité de dérivation <1000 pF. Sécurité : IEC 61010‑1 CAT II, pollution 2 ; IP20.

Remarques d'utilisation

• Pour de meilleures performances, utiliser en environnement contrôlé avec bonne mise à la terre et blindage.
• Les sorties peuvent être court‑circuitées sans dommage ; la sortie 10 V est protégée contre tensions externes dans les limites spécifiées.
• Effectuer des comparaisons régulières entre les cellules du 734C pour détecter toute dérive liée au transport ou à l'environnement.

Caractéristiques techniques (résumé)

• Sorties : 10 V, 1 V, 0,1 V (bornes séparées, référence VCOM).
• Batterie : interne ≥72 heures (23 ±5 °C) ; temps de charge <36 heures ; option batterie externe jusqu'à 210 heures ; entrée DC externe 12–15 V DC ≥300 mA.
• Dimensions 734C : H 17,8 cm × L 43,2 cm × P 50,3 cm (poignées incluses) ; poids ≈30,4 kg. 732C : H 13,4 cm × L 9,8 cm × P 40,6 cm ; poids ≈5,91 kg.
• Détails de performance : voir tableaux stabilité, bruit, coefficient de température et altitude ci‑dessus.
