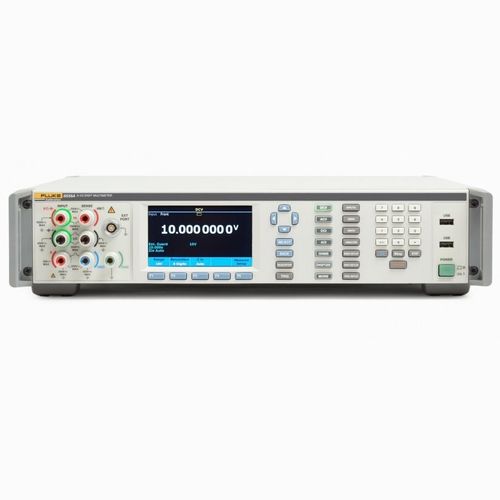

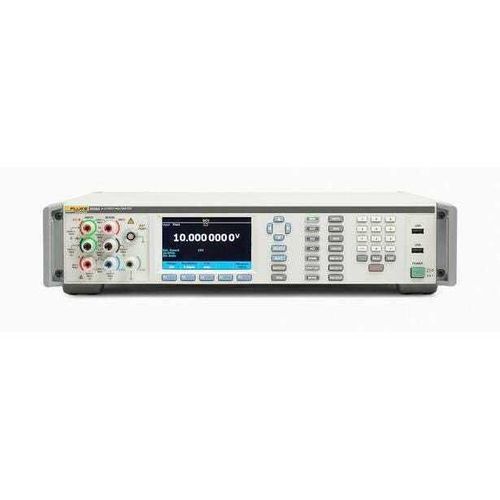

Multimètre graphique 8558A

numériquebenchtop1000 V

Présentation
Le multimètre 8,5 chiffres 8558A associe une résolution élevée en mesure CC à une numérisation haute vitesse (jusqu'à 5 MS/s) pour la caractérisation de laboratoire et l'automatisation des tests en production. La numérisation vers la mémoire rapide (200 ns par lecture) et le débit élevé facilitent l'analyse des signaux transitoires et l'augmentation du rendement des lignes de test.

Principales caractéristiques

• Numérisation haute résolution 5 MS/s avec bande passante analogique jusqu'à 20 MHz (tension) et 4 MHz (courant)
• Résolution jusqu'à 8,5 chiffres à basse vitesse ; jusqu'à 100 000 lectures/s à 4,5 chiffres pour les systèmes automatisés
• Mémoire embarquée pouvant contenir jusqu'à 15 millions de relevés
• Écran graphique couleur affichant tendances, formes d'onde, FFT, histogrammes et statistiques
• Commutateur d'entrée électronique programmable avant/arrière et bornes Visual Connection Management™
• Ports USB host avant/arrière et prise en charge des clés USB pour export rapide

Capacités de numérisation et de mesure

• Numérisation tension : 100 mV – 1000 V, jusqu'à 5 MS/s, bande passante jusqu'à 20 MHz
• Numérisation courant : 10 µA – 2 A, jusqu'à 5 MS/s, bande passante jusqu'à 4 MHz
• Sensibilité tension jusqu'à centaines de nV et sensibilité courant jusqu'à centaines de pA pour la détection de transitoires faibles
• ADC SAR 18 bits assurant une haute résolution en numérisation

Connectivité et compatibilité système

• Interfaces distantes : GPIB (IEEE‑488.2), USBTMC, Ethernet
• Transfert rapide mémoire→PC : jusqu'à 500 000 lectures/s (binaire via USB), jusqu'à 200 000 via Ethernet/GPIB
• Compatibilité SCPI, modes d'émulation 3458A/8508A et pilote IVI
• Prise en charge des procédures MET/CAL pour la gestion d'étalonnage
• Options de trigger : BNC externe Trig In/Out (frontière/niveau), timer, epoch, line ; latence externe <100 ns

Ergonomie et exploitation

• Menus de configuration intuitifs et interface graphique réduisant le temps de mise en service
• Support multilingue et modes d'affichage pour diagnostic rapide
• Poignées et molette surmoulée pour transport et confort d'utilisation
• Tâches répétitives automatisables ; mémoire embarquée limite la dépendance immédiate au PC

Spécifications techniques (sélection)

• Modèle : 8558A
• Résolution : jusqu'à 8,5 chiffres (nominal)
• Numérisation : jusqu'à 5 MS/s en mémoire ; 200 ns par lecture vers la mémoire
• Vitesse de lecture : 1 rdg/s @ 8,5 chiffres à 100 000 rdg/s @ 4,5 chiffres
• Plages tension : CC 100 mV – 1000 V ; CA 10 mV – 1000 V (1 Hz – 10 MHz)
• Plages courant : CC 10 µA – 2 A ; CA 10 µA – 2 A (1 Hz – 100 kHz)
• Bande passante : tension jusqu'à 20 MHz ; courant jusqu'à 4 MHz
• ADC : SAR 18 bits
• Mémoire embarquée : jusqu'à 15 millions de lectures
• Interfaces : GPIB, USBTMC, Ethernet, USB host (avant/arrière)
• Trigger : BNC externe, front/ niveau, timer, epoch, line ; latence externe <100 ns
