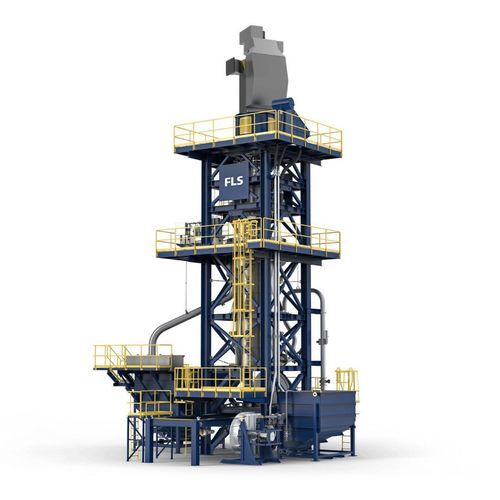

Broyeur agitateur pour minerai mill series

de minérauxà attritionvertical

Aperçu
Les broyeurs verticaux pour broyage fin de FLS (VXPmill et Tower Mill / FTM) sont des meules agitées, compactes et éco-énergétiques, destinées au broyage fin et ultra-fin en traitement des minéraux. Ils visent à améliorer la récupération, réduire la consommation d'énergie et d'eau, et simplifier l'installation et la maintenance par rapport aux broyeurs horizontaux équivalents.

Avantages clés

• Réduction du CAPEX et de la logistique : modules pré-assemblés et testés d'usine, expédition containerisée, délais d'installation raccourcis.
• Empreinte réduite et maintenance simplifiée : disposition verticale sans joints/filtre interne, réduction de la contre-pression et du risque de fuite au niveau des étanchéités; évacuation par écran polyuréthane en débordement atmosphérique facilitant l'inspection.
• Flexibilité opérationnelle et support : motorisations coupleuses et entraînements à vitesse variable acceptant divers médias et densités; conception évitant la cavitation à haute vitesse; réseau de service mondial pour pièces et assistance locale.

Modèles et descriptions produits

• FLS Tower Mill (FTM) : moulin tour vertical basse vitesse avec une vis agitatrice centrale (seul élément en contact avec la boue et les médias) et une chambre verticale limitant le surbroyage. Caractéristiques typiques : alimentation par le bas pour une efficacité maximale, matériaux d'usure éprouvés, composants modulaires pour installation rapide, options d'entraînement (DOL, VSD, démarreur à résistance liquide). Convient aux minerais durs et au re-broyage fin avec économies d'énergie et de média.
• VXPmill : moulin agité vertical utilisant des médias céramiques inertes. Fonctionne à intensités comprises entre les moulins basse et haute vitesse et est configurable pour produire des tailles produits généralement inférieures à ~30 µm. Éléments clés : roue modulable à disques amovibles, alimentation par le bas, écran de rétention des médias, disques polyuréthane rotatifs qui fluidisent les médias céramiques pour un broyage par attrition. La distribution d'énergie se règle par la configuration de l'impulseur et la charge en médias.

Principe de fonctionnement
Le produit entre dans le moulin (alimentation basse ou haute selon le modèle) et est broyé par agitation du lit de médias. L'agitateur (FTM) ou l'impulseur haute vitesse (VXPmill) fluidise les médias, générant abrasion et frottement. Les particules fines sortent par débordement tandis que les particules grossières restent pour un nouveau passage. La disposition verticale optimise l'utilisation de l'espace et le transfert d'énergie par rapport aux moulins horizontaux.

Applications

• Re-broyage secondaire et tertiaire dans les circuits de concentrateurs miniers
• Broyage fin et ultra-fin lorsque la récupération élevée et une distribution granulométrique serrée sont requises
• Opérations recherchant une consommation d'eau réduite et une empreinte logistique moindre

Maintenance & Service
Les outils numériques (LoadIQ, Advanced Process Control, Asset Health & Insights) permettent la surveillance conditionnelle et la maintenance prédictive. Le VXPmill permet un rinçage et une vidange rapides des médias céramiques vers un réservoir pour l'entretien des disques; le FTM propose des composants modulaires et moins de pièces d'usure pour limiter les arrêts. Pièces détachées et support après-vente disponibles via le réseau service FLS.

Comparatif des modèles (résumé)

• FTM : basse vitesse, débit inférieur; efficient pour le broyage fin et moyen; réduction de la consommation d'énergie et de médias vs broyeurs à boules horizontaux comparables; conception simple avec moins d'étanchéités et de pièces d'usure.
• VXPmill : plus haute vitesse, débit supérieur; intensité adaptée aux produits ultra-fins (généralement <~30 µm); roue modulaire et manipulation de médias céramiques permettant d'ajuster la distribution d'énergie.

Téléchargements & documents
Fiches techniques et informations produit sont référencées sur la page produit (fiches produit pour FLS Tower Mill et VXPmill). Contactez FLS pour obtenir les documents techniques et fichiers téléchargeables les plus récents.

Caractéristiques techniques

• Famille de produits : broyeurs verticaux pour broyage fin (VXPmill, FLS Tower Mill / FTM)
• Médias de broyage : céramique (VXPmill) ou acier (FTM)
• Principe de broyage : prédominance d'attrition, minimisation du surbroyage par impact
• Alimentation : par le bas ou par le haut selon le modèle; évacuation de boue par débordement via écran polyuréthane en pression atmosphérique
• Options d'entraînement : Direct-on-Line, Variable Speed Drive, démarreur à résistance liquide; entraînements coupleux disponibles
• Avantages de conception : empreinte réduite vs moulins horizontaux; expédition containerisée; composants pré-assemblés et testés en usine
• Taille produit typique : VXPmill adapté aux produits <~30 µm; FTM adapté aux tâches fines et ultra-fines avec économies d'énergie significatives vs broyeurs à boulets horizontaux
• Maintenance : rinçage/vidange rapide des médias (VXPmill), composants modulaires et moins de pièces d'usure (FTM)
