Présentation

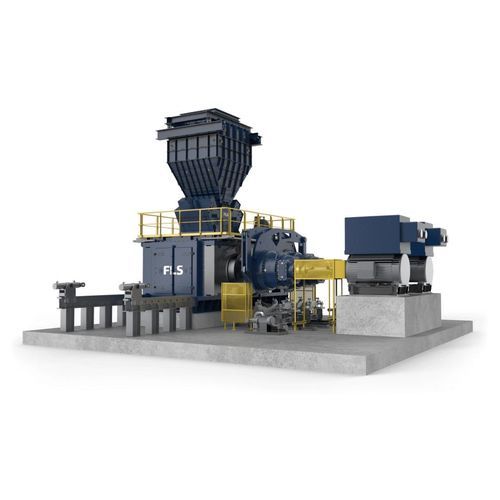

Optimisez vos opérations avec un broyeur à rouleaux à haute pression (HPGR) conçu pour le broyage des minerais avec une faible consommation d'énergie. Adapté au minerai de fer, aux métaux précieux et aux métaux de base, le HPGR provoque des microfissurations entre particules qui améliorent les performances métallurgiques en aval, par exemple la cinétique du lixiviation en tas et la libération pour la flottation ou le lessivage.

Avantages clés

• Consommation d'énergie spécifique plus faible comparée à de nombreuses meules horizontales, en particulier sur des minerais très durs ou très compétents.
• Efficacité de broyage et productivité accrues grâce aux microfissurations induites des particules.
• Meilleure libération des minéraux, favorable aux performances de flottation et de lixiviation en aval.
• Disponibilité opérationnelle supérieure et fonctionnement de broyage plus stable pour des minerais variables que de nombreux concasseurs conventionnels.
• Réduction du besoin en masses de broyage et de leur consommation.

Gamme HPGR
Le produit est proposé en version HPGR Standard avec une option d'upgrade vers HPGR Pro. HPGR Pro apporte des fonctions de nouvelle génération augmentant la capacité, améliorant l'efficacité énergétique et prolongeant la durée d'usure des rouleaux comparé aux HPGR conventionnels.

Fonctions d'upgrade HPGR Pro

• Plaques latérales rotatives (RSP) : améliorent la distribution de l'alimentation, éliminent l'effet de bord, produisent un produit plus homogène, réduisent la recirculation et allongent la durée de vie des rouleaux.
• Limiteur mécanique de décalage : dispositif de verrouillage qui limite le désalignement du rouleau mobile pour maintenir un profil de pression uniforme et protéger les plaques latérales rotatives ; réduit les arrêts et améliore la disponibilité et la qualité du produit.
• Système de détection des goujons : surveillance laser des surfaces d'usure des rouleaux en fonctionnement ; enregistre les tendances, signale les défauts par indicateurs visuels, réduit les mesures manuelles et facilite la planification des changements de rouleaux.
• Roulements principaux lubrifiés à l'huile : circulation continue d'huile conditionnée permettant des charges machine plus élevées, abaissant la température des roulements, éliminant les particules abrasives et maximisant la durée de vie des roulements ; boucle d'huile filtrée réduit la consommation de lubrifiant et l'impact environnemental.
• Système avancé de protection machine (AMPS) : surveille en continu les charges mécaniques, alerte les opérateurs lorsque les limites sont approchées et peut déclencher des alarmes vers les systèmes de contrôle de procédé pour arrêter la machine afin d'éviter les surcharges prolongées ; prend en charge les tendances automatisées, l'analyse et le reporting.

Applications et utilisations recommandées
Les HPGR sont particulièrement efficaces pour des gisements très compétents ou variables et sont utilisés en concassage tertiaire/quaternaire, comme concasseurs de galets dans des circuits SAG–bouletier, ou comme broyage final pour la production de concentré de minerai de fer (aliment pour pelletisation). Adaptés aux extensions brownfield et aux installations greenfield.

Caractéristiques techniques

• Modèle / série : HPGR (options : HPGR Standard ; upgrade HPGR Pro disponible)
• Mode d'opération : broyage à sec ou semi-sec
• Secteurs : minerai de fer, métaux précieux, métaux de base et autres applications minières
• Mécanisme principal : compression interparticulaire entre rouleaux contre-rotatifs provoquant des microfissurations pour améliorer la libération
• Durée de vie attendue des rouleaux : en général environ 8 000–20 000 heures en applications sur roche dure (dépend de l'abrasivité du minerai et des conditions d'exploitation)
• Principaux avantages : consommation d'énergie réduite, disponibilité accrue, réduction de la consommation de masses de broyage, débit plus stable et amélioration des performances métallurgiques en aval
• Possibilités d'upgrade : modèles HPGR standard (tailles machine 4–10) peuvent être rééquipés avec les fonctions Pro incluant RSP, limiteur mécanique de décalage, détection des goujons, roulements lubrifiés à l'huile et AMPS
