Housse de protection à usage industriel GRL-S2-Y

pour la logistiquepour roulement

Description

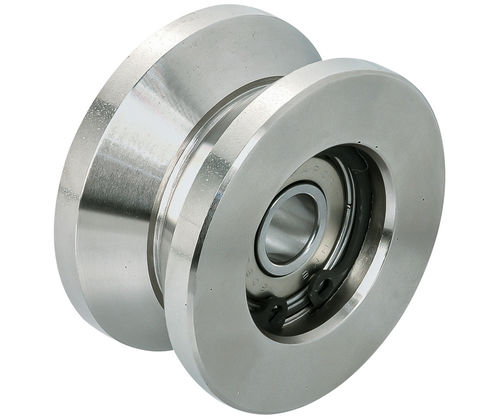

Ces capots de palier pour galet de guidage présentent une surface de roulement à rainure en Y et des roulements doubles, conçus pour des conditions de charge lourde. Ils sont destinés aux portes coulissantes, au transport de chariots et aux systèmes de convoyage industriels similaires. Compatibles avec des rails en barre d'acier ronde polie commerciale et des barres d'acier profilées en équerre. Corps : acier 1045 nickelé. Roulements et anneau de retenue de type C : acier.

Variantes (tableau)
ID | SKU | Référence | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | W (mm) | W1 (mm) | D5 min. (mm) | R min. (mm) | D5 max. (mm) | R max. (mm) | A (mm) | B (mm) | Type de roulement | Axe de rouleau applicable | PN
151050 | GRL50S2-Y | GRL50S2-Y | 10 | 50 | 32 | 26 | 22 | 27 | 18.1 | 14 | 26.2 | 20 | 30.3 | 5.5 | 16 | 6000ZZx2 | RLB1016 |
151075 | GRL60S2-Y | GRL60S2-Y | 12 | 60 | 38 | 32 | 26 | 33 | 22.5 | 16 | 30.5 | 25 | 36.6 | 6.5 | 20 | 6201ZZx2 | RLB1220 |
151097 | GRL70S2-Y | GRL70S2-Y | 15 | 70 | 41 | 35 | 29 | 39 | 30.1 | 22 | 36.1 | 38 | 47.0 | 8.5 | 22 | 6202ZZx2 | RLB1522 |

Médias
Fiche technique (PDF) disponible dans la section Documents.

Caractéristiques techniques

• Surface de rainure : rainure en Y
• Agencement des roulements : roulements doubles
• Applications principales : applications à charge lourde ; portes coulissantes ; transport de chariots
• Types de rails compatibles : barre d'acier ronde polie commerciale et barre d'acier profilée en équerre
• Matériau du corps : acier 1045 nickelé
• Matériau des roulements et de l'anneau de retenue : acier (roulements et anneau de retenue de type C)
• Variantes disponibles : GRL50S2-Y, GRL60S2-Y, GRL70S2-Y
• Types de roulements par variante : 6000ZZ x2 (GRL50S2-Y), 6201ZZ x2 (GRL60S2-Y), 6202ZZ x2 (GRL70S2-Y)
