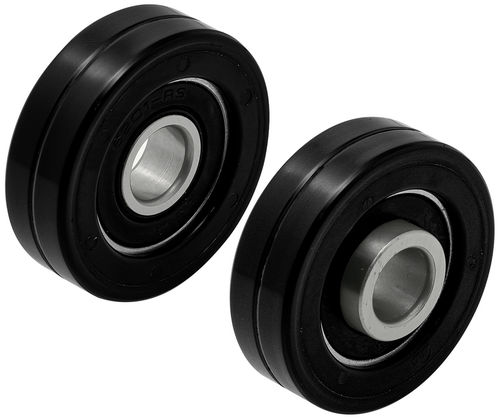

Support de palier cylindrique CTG seriesà billesà roulement à billesen acier
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- cylindrique
- Élément roulant
- à billes, à roulement à billes
- Matériau
- en acier, en polyuréthane
- Applications
- pour système linéaire, pour transporteur
- Diamètre interne
Min: 6 mm
(0,24 in)Max: 10 mm
(0,39 in)- Diamètre externe
Min: 20 mm
(0,79 in)Max: 40 mm
(1,57 in)
Description
Description
Ces rouleaux à roulement recouvert en uréthane sont conçus pour des applications industrielles à faible charge, telles que portes coulissantes et transporteurs. La surface en uréthane est moulée directement sur un roulement spécial recouvert pour éviter toute séparation et assurer un fonctionnement silencieux. Versions sans collerette (A) et à double collerette (B / D) disponibles. Plusieurs galets à roulement recouvert peuvent être combinés pour une guidage multi-points et une répartition de charge.
Options de pièces (tableau)
ID | SKU | Numéro de pièce | Type | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | W2 (mm) | Type de roulement spécial | Goujons de galet applicables | PN
150944 | CTG-BR20 | CTG-BR20 | A | 6 | 20 | 8.6 | 8 | 5 | - | 696-2RS | RLP0605
150945 | CTG-BR20D | CTG-BR20D | B | 6 | 20 | 8.6 | 8 | 5 | 11 | 696-2RS | RLP0611
150946 | CTG-BR25 | CTG-BR25 | A | 6 | 25 | 10.3 | 9 | 6 | - | 626-2RS | RLP0606
150947 | CTG-BR25D | CTG-BR25D | B | 6 | 25 | 9.3 | 9 | 6 | 12 | 626-2RS | RLP0611
150948 | CTG-BR30 | CTG-BR30 | A | 8 | 30 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150949 | CTG-BR30D | CTG-BR30D | B | 8 | 30 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150950 | CTG-BR35 | CTG-BR35 | A | 8 | 35 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150951 | CTG-BR35D | CTG-BR35D | B | 8 | 35 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150952 | CTG-BR40 | CTG-BR40 | A | 10 | 40 | 14 | 12 | 8 | - | 6000-2RS | RLP1008
150953 | CTG-BR40D | CTG-BR40D | B | 10 | 40 | 14 | 12 | 8 | 16 | 6000-2RS | RLP1016
Médias
Le document de spécifications (PDF) est disponible pour ce produit.
Caractéristiques / spécifications techniques
Ces rouleaux à roulement recouvert en uréthane sont conçus pour des applications industrielles à faible charge, telles que portes coulissantes et transporteurs. La surface en uréthane est moulée directement sur un roulement spécial recouvert pour éviter toute séparation et assurer un fonctionnement silencieux. Versions sans collerette (A) et à double collerette (B / D) disponibles. Plusieurs galets à roulement recouvert peuvent être combinés pour une guidage multi-points et une répartition de charge.
Options de pièces (tableau)
ID | SKU | Numéro de pièce | Type | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | W2 (mm) | Type de roulement spécial | Goujons de galet applicables | PN
150944 | CTG-BR20 | CTG-BR20 | A | 6 | 20 | 8.6 | 8 | 5 | - | 696-2RS | RLP0605
150945 | CTG-BR20D | CTG-BR20D | B | 6 | 20 | 8.6 | 8 | 5 | 11 | 696-2RS | RLP0611
150946 | CTG-BR25 | CTG-BR25 | A | 6 | 25 | 10.3 | 9 | 6 | - | 626-2RS | RLP0606
150947 | CTG-BR25D | CTG-BR25D | B | 6 | 25 | 9.3 | 9 | 6 | 12 | 626-2RS | RLP0611
150948 | CTG-BR30 | CTG-BR30 | A | 8 | 30 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150949 | CTG-BR30D | CTG-BR30D | B | 8 | 30 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150950 | CTG-BR35 | CTG-BR35 | A | 8 | 35 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150951 | CTG-BR35D | CTG-BR35D | B | 8 | 35 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150952 | CTG-BR40 | CTG-BR40 | A | 10 | 40 | 14 | 12 | 8 | - | 6000-2RS | RLP1008
150953 | CTG-BR40D | CTG-BR40D | B | 10 | 40 | 14 | 12 | 8 | 16 | 6000-2RS | RLP1016
Médias
Le document de spécifications (PDF) est disponible pour ce produit.
Caractéristiques / spécifications techniques
- Application : rouleaux en uréthane pour charges légères, adaptés aux portes coulissantes et au transport de charges
- Surface en uréthane moulée directement sur le roulement recouvert pour éviter la séparation
- Fonctionnement silencieux grâce au corps en uréthane
- Versions disponibles : sans collerette (A) et double collerette (B / D)
- Plusieurs galets à roulement recouvert peuvent être utilisés ensemble en combinaison
- Corps : polyuréthane brun foncé, dureté Shore A95
- Roulement : acier, double étanchéité caoutchouc (ex. 696-2RS, 626-2RS, 608-2RS, 6000-2RS)
- Plusieurs options de pièces avec dimensions spécifiques et goujons applicables listés dans le tableau ci-dessus
- Document de spécifications disponible (PDF)
