Support de palier plat GRL-F
à billesen acieren acier au carbone

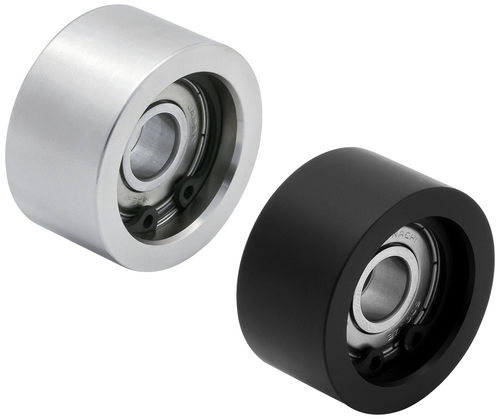

Support de palier plat - GRL-F - Fixtureworks - à billes / en acier / en acier au carbone
Support de palier plat - GRL-F - Fixtureworks - à billes / en acier / en acier au carbone
Support de palier plat - GRL-F - Fixtureworks - à billes / en acier / en acier au carbone - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Fixtureworks

Caractéristiques

Type
plat
Élément roulant
à billes
Matériau
en acier, en acier au carbone, en POM
Applications
pour système linéaire, pour transporteur
Diamètre interne

Min: 6 mm
(0,24 in)

Max: 15 mm
(0,59 in)

Diamètre externe

Min: 22 mm
(0,87 in)

Max: 46 mm
(1,81 in)

Description

Description du produit
Ces galets guide avec couvercle de palier présentent une surface plate, adaptée aux applications de service moyen telles que portes coulissantes et transport sur convoyeur. Corps disponibles en acier 1045 ou en polyacétal noir (POM). Le roulement et la circlip de type C sont en acier.

Types de produit
  • GRL-F — Acier ou plastique, montage sur roulement
  • GRL-P-F — Plastique, montage sur roulement ou à tige

Options de pièces (tableau)
  • En-tête : ID | SKU | Numéro de pièce | Matériau | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | W (mm) | A (mm) | B (mm) | Type de roulement | Goujons de rouleau applicables
  • 151010 | GRL30J-F | GRL30J-F | Plastique | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
  • 151023 | GRL30S-F | GRL30S-F | Acier | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
  • 151038 | GRL40J-F | GRL40J-F | Plastique | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
  • 151195 | GRL40S-F | GRL40S-F | Acier | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
  • 151041 | GRL50J-F | GRL50J-F | Plastique | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
  • 151052 | GRL50S-F | GRL50S-F | Acier | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
  • 151067 | GRL60J-F | GRL60J-F | Plastique | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S
  • 151077 | GRL60S-F | GRL60S-F | Acier | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S
  • 151090 | GRL70J-F | GRL70J-F | Plastique | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 6202ZZ | RLP1511, RLP15E, RLP15S
  • 151099 | GRL70S-F | GRL70S-F | Acier | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 6202ZZ | RLP1511, RLP15E, RLP15S


Média
Fiche technique (PDF) disponible.
