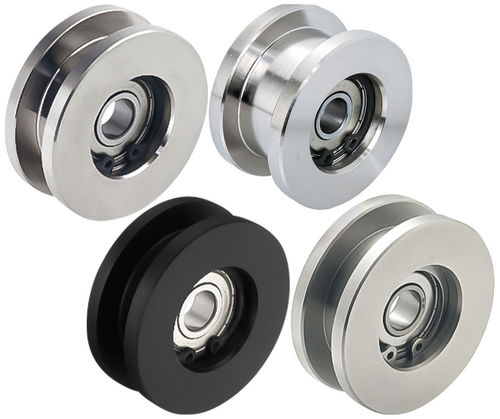

Guidage à galets pour porte coulissante GRL-H

double

Description
Ces rouleaux-guides à capuchon de roulement présentent une conception à double bride et une seule roue à palier. Ils sont conçus pour des applications de charge moyenne telles que portes coulissantes et transport sur convoyeur. Les corps sont disponibles en acier 1045 nickelé, acier 4135 traité thermiquement avec finition oxyde noir, plastique polyacétal noir ou acier inoxydable 303. Les roulements et les anneaux de retenue en C sont en acier ou acier inoxydable. Les versions en acier trempé offrent une meilleure résistance à l'usure et protègent contre l'intrusion de copeaux et débris. Compatible avec rail en barre d'acier carrée polie.

Types de produit

• GRL-H — Double bride, palier simple
• GRL-L — Bride simple, palier simple (acier ou plastique)
• GRL-P-L — Bride simple, montage de palier ou tige
• GRL-2-L — Bride simple, double palier
• GRL-S2-H — Double bride, double palier (montage de palier)

Variantes produit (tableau)
ID | SKU | Référence | Matériau | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | W (mm) | W1 (mm) | A (mm) | B (mm) | Type de roulement | Goupilles de rouleau applicables | PN
151011 | GRL30J-H | GRL30J-H | Plastic | 6 | 30 | 22 | 17 | 13 | 12 | 5 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
151024 | GRL30S-H | GRL30S-H | Steel | 6 | 30 | 22 | 17 | 13 | 12 | 5 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
151036 | GRL40-H-SUS | GRL40-H-SUS | Stainless | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151039 | GRL40J-H | GRL40J-H | Plastic | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151196 | GRL40S-H | GRL40S-H | Steel | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151197 | GRL40SH-H | GRL40SH-H | Hardened Steel | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151205 | GRL50-H-SUS | GRL50-H-SUS | Stainless | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151042 | GRL50J-H | GRL50J-H | Plastic | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151053 | GRL50S-H | GRL50S-H | Steel | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151055 | GRL50SH-H | GRL50SH-H | Hardened Steel | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S

Médias
Fiche technique (PDF) disponible pour ce produit.

Caractéristiques / spécifications techniques

• Conception : capuchon à double bride avec roue à palier simple (série GRL-H)
• Applications : charge moyenne — portes coulissantes, transport sur convoyeur
• Matériaux (corps) : acier 1045 nickelé ; acier 4135 traité thermiquement (fini oxyde noir) ; plastique polyacétal noir ; acier inoxydable 303
• Roulement et anneau de retenue : acier ou acier inoxydable
• Option acier trempé : résistant à l'usure, protège contre l'intrusion de copeaux et débris
• Rail compatible : barre d'acier carrée polie
• Variantes disponibles : plusieurs diamètres et matériaux (voir tableau des variantes pour valeurs D / D1 / D2 / D3 / D4 / W / W1 / A / B)
