Support de palier à roulement à billes GRL-C
en acierpour système linéairepour colonne de guidage

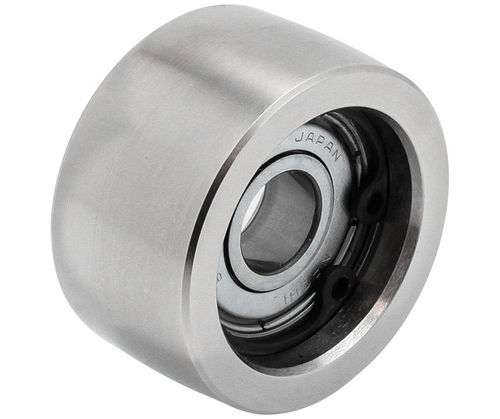

Support de palier à roulement à billes - GRL-C - Fixtureworks - en acier / pour système linéaire / pour colonne de guidage
Support de palier à roulement à billes - GRL-C - Fixtureworks - en acier / pour système linéaire / pour colonne de guidage
Support de palier à roulement à billes - GRL-C - Fixtureworks - en acier / pour système linéaire / pour colonne de guidage - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Fixtureworks

Caractéristiques

Élément roulant
à roulement à billes
Matériau
en acier
Applications
pour colonne de guidage, pour système linéaire, pour transporteur
Diamètre interne

Max: 46 mm
(1,81 in)

Min: 22 mm
(0,87 in)

Diamètre externe

Max: 15 mm
(0,59 in)

Min: 6 mm
(0,24 in)

Longueur

Max: 28 mm
(1,1 in)

Min: 12 mm
(0,47 in)

Description

Présentation du produit
Les caches-palier pour galet-guide GRL-C présentent une surface de roulement couronnée et sont conçus pour des applications de guidage de puissance moyenne, telles que portes coulissantes et convoyage. Corps en acier 1045. Le roulement et l'anneau de retenue de type C sont en acier.

Types de produit
  • GRL-C : Cache-palier pour galet-guide en acier, surface couronnée

Options de pièces (tableau)
ID | SKU | Référence | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | W (mm) | A (mm) | B (mm) | R (mm) | Type de roulement | Goujons de galet applicables | PN
151022 | GRL30S-C | GRL30S-C | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 50 | 606ZZ | RLP0606, RLP06E, RLP06S |
151194 | GRL40S-C | GRL40S-C | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 100 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S |
151051 | GRL50S-C | GRL50S-C | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 100 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S |
151076 | GRL60S-C | GRL60S-C | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 150 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S |
151098 | GRL70S-C | GRL70S-C | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 200 | 6202ZZ | RLP1511, RLP15E, RLP15S |

Accessoires
  • GRL-BL : Support de roue guide (accessoire pour caches-palier)
  • Séries RLP, RLP-E, RLP-F : Goujons pour roue guide (types variés compatibles avec les caches-palier)


Caractéristiques / spécifications techniques
  • Type de surface : Surface couronnée
  • Applications typiques : Guidage de puissance moyenne — portes coulissantes, convoyage
  • Matériau du corps : Acier 1045
  • Matériau du roulement : Acier (types ZZ indiqués)
  • Anneau de retenue : Anneau de retenue type C, en acier
  • SKUs / tailles disponibles : GRL30S-C, GRL40S-C, GRL50S-C, GRL60S-C, GRL70S-C (voir le tableau Options de pièces pour dimensions et types de roulement)
