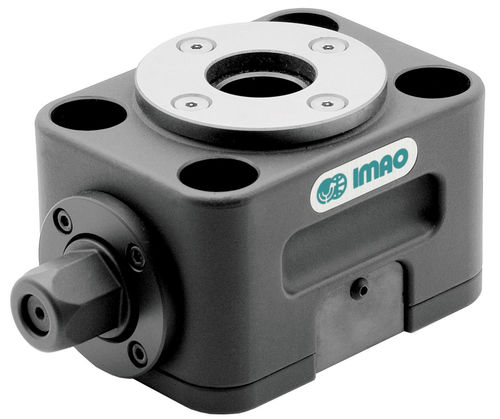

Bride de placage pour écrou PTPD

rondmécanique

Présentation du produit
Les pinces à traction type bloc offrent un serrage très rapide et sécurisé et conviennent particulièrement à l'usinage 5 axes. Elles se composent d'une base de serrage utilisée avec des vis de serrage. Les pinces se montent sous la pièce, ce qui laisse la surface à usiner accessible à l'outil. Outre le serrage à la clé, cette pince peut être actionnée par un écrou dynamométrique pour l'automatisation ou par une clé à chocs pour réduire la charge de travail. La répétabilité de positionnement avec uniquement ces pinces est de ±0,3.

Matériaux et finitions
Corps en acier 1045 avec finition oxyde noir. Patin de contact en acier allié 4140, trempé et revenu, finition oxyde noir. Douille de positionnement en acier 4135, trempée et revenue, finition oxyde noir.

Tableau des pièces (ligne sélectionnée)
ID : 129797
SKU : PTPD12
Référence : PTPD12
D (mm) : 60
D1 (mm) : 26
D2 (mm) : 14 (+0/-0,2)
L (mm) : 95
W (mm) : 70
H (mm) : 63 (±0,01)
Force de serrage (Lbs) : 2 700
Couple de serrage (ft/lbs) : 30

Caractéristiques / spécifications techniques

• Adaptée à l'usinage 5 axes ; se monte sous la pièce pour exposer la surface usinée à l'outil
• Peut être serrée à la clé, avec un écrou dynamométrique (automatisation) ou avec une clé à chocs
• Répétabilité de positionnement : ±0,3
• Matériau du corps : acier 1045, finition oxyde noir
• Matériau du patin de contact : acier allié 4140, trempé et revenu, finition oxyde noir
• Matériau de la douille de positionnement : acier 4135, trempé et revenu, finition oxyde noir
• Diamètre de la tête de serrage : 60 mm
• Diamètre du trou : 26 mm
• Diamètre de la douille : 14 mm
• Longueur du corps : 95 mm
• Largeur totale : 70 mm
• Hauteur totale : 63 mm
• Force de serrage (clé/clé à douille) : 2 700 Lbs
• Couple de vissage (clé/clé à douille) : 30 ft/lbs
