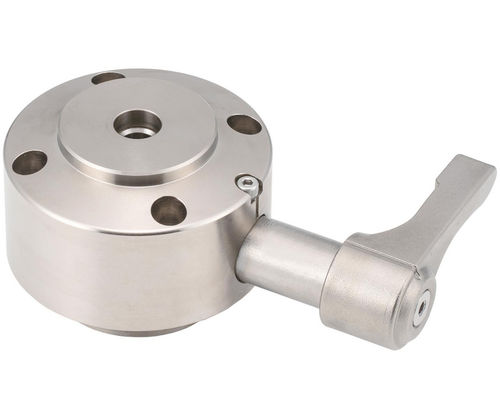

Bride de placage non spécifié QLPDW

Présentation du produit
Les pinces à tirage Stablelock assurent un serrage rapide, répétable et sécurisé pour les opérations d'usinage. Le système comprend une base de pince utilisée avec des vis de serrage : la pince se monte sous la pièce et, en tournant la poignée, la base tire la broche vers le bas pour verrouiller la pièce tout en laissant la surface usinée accessible à l'outil. La force de serrage est constante et la poignée procure un arrêt tactile 'click' en position finale pour éviter tout serrage excessif. Des repères visuels sur la poignée et le corps indiquent clairement l'état verrouillé/déverrouillé.

Matériaux
Corps de la pince à tirage : acier 1045. Cames et piston : acier 4140. Tige de la poignée : acier inoxydable 304.

Points clés

• Serrage rapide et sécurisé pour opérations répétitives
• Montage sous la pièce pour laisser la surface usinée accessible
• La rotation de la poignée tire la broche vers le bas pour serrer la pièce
• Force de serrage constante avec arrêt tactile 'click' pour éviter le serrage excessif
• Repères visuels indiquant l'état verrouillé/déverrouillé
• Disponible avec vis de serrage standard ou de localisation
• Unité d'extension optionnelle pour commande à distance et liaison de deux unités

Types / Variantes de produit

• QLPDW (série de pinces à tirage Stablelock)
• QLPDW-M (variante avec vis standard ou de localisation)
• QLPDW-RC (unité d'extension pour commande à distance / liaison d'unités)

Exemple d'article (ligne de référence)
SKU: QLPDW85-300 — Diamètre du rebord mm: 50 — Diamètre intérieur mm: 15 — Diamètre du corps mm: 85 — Diamètre de la base mm: 58 — Vers le centre du trou supérieur longueur mm: 100 — Centre du corps longueur mm: 43.5 — Longueur totale de la poignée mm: 57.5 — Longueur du trou mm: 14 — Largeur entre plats mm: 4 — Hauteur du corps et du rebord mm: 50 — Hauteur de la base mm: 10 — Profondeur du trou mm: 30 — Hauteur entre plats mm: 13 — Hauteur jusqu'au centre de la poignée mm: 16 — Force de serrage Lbs: 675

Inclus / articles liés

• Vis de serrage standard (vis associées disponibles)
• Vis de serrage de localisation (option)
• Unité d'extension (permet la commande à distance et la liaison de deux pinces)
• Images CAO et dessins techniques disponibles pour la pièce

Caractéristiques / spécifications techniques

• Série / Modèle : QLPDW
• Exemple de pièce : QLPDW85-300
• Diamètre du rebord : 50 mm
• Diamètre intérieur : 15 mm
• Diamètre du corps : 85 mm
• Diamètre de la base : 58 mm
• Vers le centre du trou supérieur longueur : 100 mm
• Centre du corps longueur : 43.5 mm
• Poignée - longueur totale : 57.5 mm
• Longueur du trou : 14 mm
• Largeur entre plats : 4 mm
• Hauteur du corps et du rebord : 50 mm
• Hauteur de la base : 10 mm
• Profondeur du trou : 30 mm
• Hauteur entre plats : 13 mm
• Hauteur jusqu'au centre de la poignée : 16 mm
• Force de serrage : 675 lbs
• Matériau du corps : acier 1045
• Matériau came & piston : acier 4140
• Matériau tige de poignée : acier inoxydable 304
