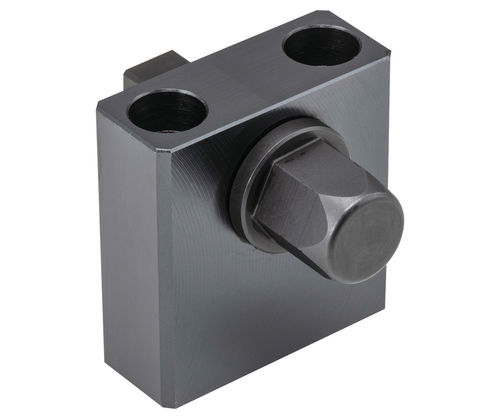

Rallonge pour sauterelle PTRC1 series

Présentation
Ces unités d'extension PTRC1 permettent d'augmenter la distance d'action des pinces PTPD1 et des supports de travail à ressort PTNS1. L'unité accepte une tige d'extension et une douille hexagonale (non fournies). La tête hexagonale peut être actionnée manuellement, avec une clé à chocs ou intégrée à un tourne-écrou pour lignes d'assemblage automatisées. Corps en acier 1045 avec finition oxyde noir ; tête hexagonale en acier 4135, trempé et revenu, finition oxyde noir.

Options / Dimensions

• PTRC1-25 (SKU PTRC1-25) — H=42 mm, H1=25 mm, H2=33 mm — Compatible : PTPD12
• PTRC1-30 (SKU PTRC1-30) — H=47 mm, H1=30 mm, H2=38 mm — Compatible : PTPD1-12, PTPD1-16
• PTRC1-40 (SKU PTRC1-40) — H=57 mm, H1=40 mm, H2=48 mm — Compatible : PTNS1-12
• PTRC1-50 (SKU PTRC1-50) — H=69 mm, H1=50 mm, H2=57 mm — Compatible : PTNS1-16

Compatibilité

• Conçu pour fonctionner avec les pinces à traction de la série PTPD (variantes PTPD1)
• Travaille également avec les supports de travail à ressort PTNS1

Matériaux et finition

• Corps : acier 1045, finition oxyde noir
• Tête hexagonale : acier 4135, trempé et revenu, finition oxyde noir

Utilisation

• Fixer une tige d'extension et une douille hexagonale (non fournies) pour raccorder à la pince ou au support
• La tête hexagonale peut être tournée manuellement, avec une clé à chocs ou utilisée avec un tourne-écrou sur des lignes automatisées

Inclus / Non inclus

• Inclus : corps de l'unité d'extension et tête hexagonale tels que décrits
• Non inclus : tige d'extension et douille hexagonale

Médias & documentation

• Vidéo produit et fiche technique téléchargeable disponibles

Caractéristiques techniques

• Modèle : PTRC1
• Matériau (corps) : acier 1045
• Matériau (tête hex) : acier 4135, trempé et revenu
• Finition : oxyde noir sur corps et tête
• Fonctionnement : manuel, clé à chocs ou compatible tourne-écrou
• Requiert : tige d'extension et douille hexagonale (non fournies)
• Tailles disponibles : PTRC1-25, PTRC1-30, PTRC1-40, PTRC1-50
• Application type : prolonger la distance d'action des pinces PTPD et des supports PTNS1 sur lignes de production automatisées
