Bride de placage hexagonal QLPDW-RC

carré

Présentation

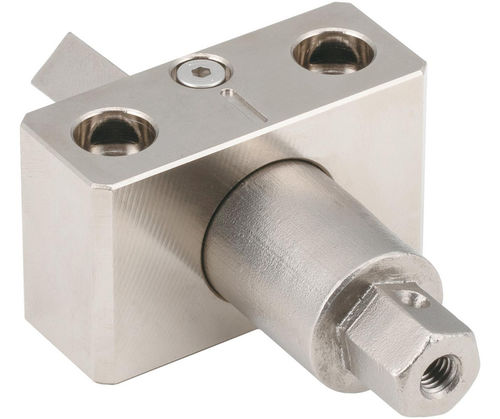

Cette unité d'extension permet d'actionner à distance des pinces à tirage QLPDW. Elle se connecte à la pince via une barre d'extension et une douille hexagonale (non incluses). La tête hexagonale peut être tournée manuellement ou avec une clé à chocs, offrant une action flexible depuis une position distante. Le corps est en acier 1045 avec revêtement de nickel chimique, l'arbre hexagonal est en acier inoxydable 304 et l'arbre carré est en acier SS400 avec revêtement de nickel chimique. Compatible avec la pince QLPDW85-300.

Option de pièce (extrait)

• ID : 189671
• SKU : QLPDW85-RC
• Numéro de pièce : QLPDW85-RC
• Filetage : M6 x 1.00
• D (mm) : 22
• Longueur du corps (mm) : 22
• Longueur des bras d'extension (mm) : 20
• Longueurs (mm) : 18.5 / 37
• Longueur de la tête (mm) : 14
• Largeur totale (mm) : 55
• Largeur entre centres des trous de fixation (mm) : 36
• Hauteur totale (mm) : 33
• Hauteur jusqu'au dessous du contrebore (mm) : 26
• Hauteur jusqu'au centre du boîtier (mm) : 16
• Utilisation avec la pince : QLPDW85-300

Caractéristiques techniques

• Modèle / Série : QLPDW-RC
• Filetage : M6 x 1.00
• Diamètre de l'arbre : 22 mm
• Longueur du corps : 22 mm
• Longueur des bras d'extension : 20 mm
• Longueurs (listées) : 18.5 mm et 37 mm
• Longueur de la tête : 14 mm
• Largeur totale : 55 mm
• Largeur entre centres des trous de fixation : 36 mm
• Hauteur totale : 33 mm
• Hauteur jusqu'au dessous du contrebore : 26 mm
• Hauteur jusqu'au centre du boîtier : 16 mm
• Matériaux : corps – acier 1045 avec revêtement de nickel chimique ; arbre hexagonal – acier inoxydable 304 ; arbre carré – acier SS400 avec revêtement de nickel chimique
• Fonctionnement : rotation manuelle ou par clé à chocs ; se connecte via une barre d'extension et une douille hexagonale (non incluses)
• Pince compatible : QLPDW85-300
