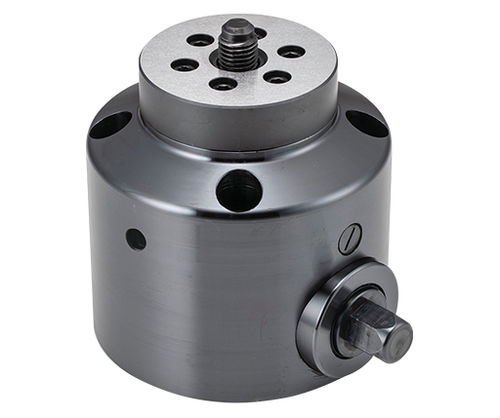

Bride de placage mécanique PTPD1 series

hexagonalpour écrou

Description
Le serre-pièce à traction compatible visseuse à écrou PTPD1 assure une rétention rapide et répétable des pièces pour la production automatisée et l'usinage de précision. Idéal pour les centres d'usinage 5 axes et les centres d'usinage horizontaux, le dispositif tire la pièce dans un trou taraudé à l'aide d'une vis actionnée par une tête hexagonale. La tête hexagonale permet une manipulation manuelle ou par clé à chocs/visseuse à écrou pour une intégration en ligne automatisée.

Matériaux
Corps : acier 1045, finition oxyde noir. Tête hexagonale : acier 4140, trempe par induction, oxyde noir. Élément élévateur (riser) : acier 1045, revenu et trempé, oxyde noir. Vis de serrage : acier 4115, cémenté et trempé, oxyde noir.

Médias

• Vidéo produit
• Fiche technique (PDF)
• Vidéo unité d'extension

Options de pièces (sélectionnables)

• Filetage mm : M12×1.75, M16×2.00
• Course mm : 18, 21
• Couple de serrage admissible (Lbs) : 20.0, 33.2

Variantes (tableau)
Header: Detail | ID | SKU | Part Number | Thread mm | D | D1 | D2 | Dp | H ±0.02 | H1 | H2 | H3 | T1 Lifting Holes | S Stroke | W | Clamping Force ft/lbs | Allowable Tightening Torque Lbs | PN
Row: Detail | 151223 | PTPD1-12 | PTPD1-12 | M12×1.75 | 125 | 80 | 8 | 104 | 125 | 105 | 30 | 20 | M10x1.50 | 18 | 19 | 2248 | 20.0 | (empty)
Row: Detail | 151224 | PTPD1-16 | PTPD1-16 | M16×2.00 | 125 | 80 | 8 | 104 | 125 | 105 | 30 | 20 | M16×2.00 | 21 | 19 | 3372 | 33.2 | (empty)

Caractéristiques / spécifications techniques

• Modèle : PTPD1
• Fonction : serre-pièce à traction compatible visseuse à écrou ; tête hexagonale pour opération manuelle ou clé à chocs ; adapté à la production automatisée et aux centres d'usinage 5 axes / horizontaux
• Matériau & finition du corps : acier 1045, oxyde noir
• Matériau & traitement de la tête hexagonale : acier 4140, trempe par induction, oxyde noir
• Élévateur : acier 1045, revenu et trempé, oxyde noir
• Vis de serrage : acier 4115, cémentée et trempée, oxyde noir
• Filetages disponibles : M12×1.75 et M16×2.00
• Courses disponibles : 18 mm (pour M12), 21 mm (pour M16)
• Références / variantes : PTPD1-12 (ID 151223), PTPD1-16 (ID 151224)
• Force de serrage (ft/lbs) : PTPD1-12 = 2248 ft/lbs ; PTPD1-16 = 3372 ft/lbs
• Couple de serrage admissible (Lbs) : PTPD1-12 = 20.0 Lbs ; PTPD1-16 = 33.2 Lbs
• Filetage des trous de levage typique : PTPD1-12 = M10x1.50 ; PTPD1-16 = M16×2.00
• Dimensions générales typiques : D = 125 mm, D1 = 80 mm, D2 = 8 mm, Dp = 104 mm, H = 125 mm, H1 = 105 mm, H2 = 30 mm, W = 19 mm
