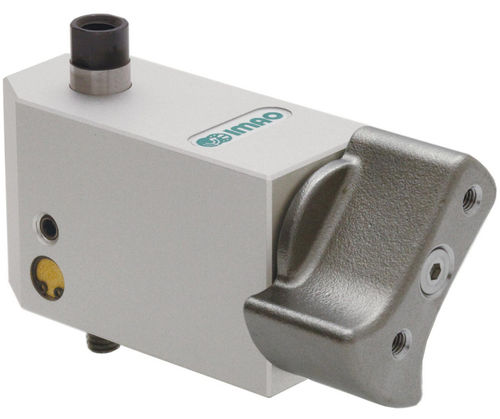

Support pour pièces BJ371

en aluminiumen acier inoxydableen acier

Vue d'ensemble
Ce support de travail à ressort de précision assure une capacité de support stable et préserve la précision de la hauteur de la pièce. L'appareil dispose d'un verrouillage de précision à une touche et peut être actionné manuellement ou par commande à distance. Tournez la molette de 45° vers la gauche ou la droite pour passer des positions déverrouillée à verrouillée.

Matériaux
Corps : aluminium 5052A anodisé.
Piston : acier SK95, trempé et revenu, finition oxyde noir.
Molette : acier inoxydable 303.

Fonctionnement et caractéristiques
Verrouillage de précision à une touche pour verrouiller/déverrouiller rapidement. Compatible commande à distance. Rotation de la molette de 45° pour engager/désengager le verrou. Conçu pour maintenir une force de support constante et l'exactitude de la hauteur de la pièce pendant l'usinage.

Pièce(s) disponible(s)
ID : 142678 | SKU : BJ371-05001 | Référence : BJ371-05001 | T (Filetage) : M3×0.50 Profondeur 6 | T1 (Filetage) : M5×0.80 | T2 (Filetage) : M5 | D (Diamètre surface de contact) mm : 8 | S (Course) mm : 3 | R (Rayon poignée) mm : 17.5 | R1 (Rayon prise poignée) mm : 15 | Capacité de support (lbs) : 90

Détails de la pièce
Filetage mm : M3×0.50 Profondeur 6
Filetage mm : M5×0.80
Filetage mm : M5
Diamètre surface de contact mm : 8
Course mm : 3
Rayon poignée mm : 17.5
Rayon prise poignée mm : 15
Capacité de support (lbs) : 90

Caractéristiques / spécifications techniques

• Modèle : BJ371
• Matériau principal (corps) : aluminium 5052A anodisé
• Matériau/finition piston : acier SK95, trempé et revenu, finition oxyde noir
• Matériau molette : inox 303
• Verrouillage de précision à une touche ; rotation 45° pour verrouiller/déverrouiller
• Compatible commande à distance
• Diamètre surface de contact : 8 mm
• Course : 3 mm
• Rayon poignée : 17.5 mm
• Rayon prise poignée : 15 mm
• Capacité de support : 90 lbs
• Exemple de pièce disponible : BJ371-05001 (SKU ID 142678)
