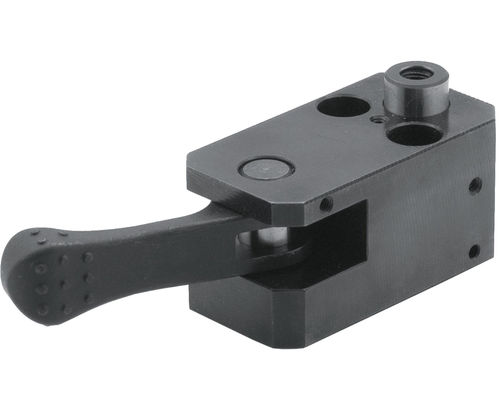

Support pour pièces BJ352 series

pour pièces à usineren acieren acier au carbone

Présentation
Le support de positionnement à ressort BJ352 se comprime sous la pièce et se verrouille par une poignée excentrique. Le sens de verrouillage est réversible (horaire ↔ antihoraire) en retirant la goupille de retenue. Un ressort à disque intégré empêche le desserrage. Corps : acier 1045 finition oxyde noir. Piston : acier SK95, trempé et revenu, finition oxyde noir. Poignée excentrique : acier 4140, trempé et revenu, finition oxyde noir.

Variantes produit

• BJ352-05001 (Réf. BJ352-05001) — Filetages : M4 / M5×0.80 (Profondeur 8). Course : 5 mm. Charge admissible : 18 lbs. Capacité de support : 110 lbs.
• BJ352-06001 (Réf. BJ352-06001) — Filetages : M5 / M6×1.00 (Profondeur 10). Course : 6 mm. Charge admissible : 22 lbs. Capacité de support : 160 lbs.
• BJ352-08001 (Réf. BJ352-08001) — Filetages : M6 / M8×1.25 (Profondeur 15). Course : 8 mm. Charge admissible : 34 lbs. Capacité de support : 200 lbs.
• BJ352-10001 (Réf. BJ352-10001) — Filetages : M8 / M10×1.50 (Profondeur 15). Course : 10 mm. Charge admissible : 45 lbs. Capacité de support : 270 lbs.

Médias
Vidéo produit disponible pour ce modèle. Fiche technique (PDF) disponible pour ce modèle.

Caractéristiques / spécifications techniques

• Méthode de verrouillage : poignée excentrique verrouillant le cylindre à ressort comprimé par la pièce.
• Sens de verrouillage : réversible ; modifiable horaire/antihoraire en retirant la goupille de retenue.
• Anti-desserrage : ressort à disque intégré empêchant le relâchement involontaire.
• Corps : acier 1045, finition oxyde noir.
• Piston : acier SK95, trempé et revenu, finition oxyde noir.
• Poignée excentrique : acier 4140, trempé et revenu, finition oxyde noir.
• Variantes disponibles avec tailles de filet, course et charges indiquées ci‑dessus.
• Plusieurs variantes dimensionnelles fournies — consulter la documentation technique pour les dimensions complètes (D, L, L1, L2, L3, W, W1, W2, H, H1, H2, R, Course).
