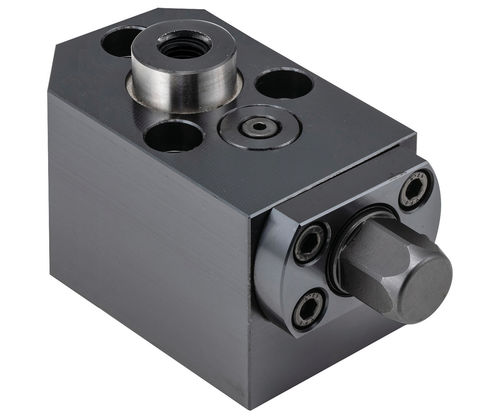

Support pour pièces à usiner PTNS1 series

pour ligne de productionen acierà ressort

Présentation du produit
Ce support de travail à ressort évite les vibrations et la déformation de la pièce lors d'usinages lourds. Le piston s'abaisse lorsque la pièce est posée et se verrouille en tournant la tête hexagonale. L'arbre de verrouillage à tête hexagonale peut être actionné manuellement ou avec une clé à chocs, ce qui permet l'utilisation avec des tourne-écrous sur des lignes de production automatisées. Corps : acier 1050 avec finition oxyde noir. Tête hexagonale et arbre de verrouillage : acier 4135, trempé et revenu, finition oxyde noir.

Options / variantes

• PTNS1-12 — H : 57 mm ; Filetage : M12×1.75 ; D : 26 mm ; L : 90 mm ; W : 62 mm ; L3 : 35 mm ; H3 : 12 mm ; Couple de serrage admissible : 29,5 ft/lbs ; Capacité de support : 1124 lbs ; Force du ressort du piston : 3,4–6,7 lbs
• PTNS1-16 — H : 72 mm ; Filetage : M16×2.00 ; D : 33 mm ; L : 115 mm ; W : 75 mm ; L3 : 45 mm ; H3 : 16 mm ; Couple de serrage admissible : 59,0 ft/lbs ; Capacité de support : 2248 lbs ; Force du ressort du piston : 3,4–6,7 lbs

Médias et documentation

• Instructions - Maintenance (PDF)
• Spécifications (PDF)
• Vidéo produit - PTNS1 (vidéo)

Caractéristiques techniques

• Modèle / Dénomination : PTNS1
• Type de produit : Support de travail à ressort avec verrouillage par tête hexagonale ; compatible tourne-écrou
• Matériau du corps : acier 1050, finition oxyde noir
• Matériau tête hexagonale & arbre : acier 4135, trempé et revenu, finition oxyde noir
• Usage prévu : Évite les vibrations et la déformation des pièces ; adapté aux usinages lourds et aux lignes automatisées
• Méthode de verrouillage : La tête hexagonale verrouille la position du piston ; actionnable manuellement ou avec clé à chocs/turne-écrou
• Variantes disponibles : PTNS1-12, PTNS1-16
